RT/デュロイド6202 二層PCB：5milコア、ENIG仕上げ、ソルダーマスクとオーバーレイなし、フェーズドアレイアンテナ用

2層 RT/デュロイド 6202 PCB: 5ミリコア,ENIG仕上げ,高周波性能

(すべてのPCBはカスタム製造です.参照画像とパラメータは,設計要件に応じて異なります.)

2層 RT/デュロイド 6202 PCBの概要

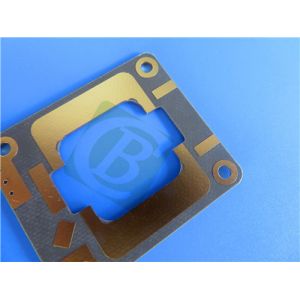

2層 RT/duroid 6202 PCBは,マイクロ波およびRFアプリケーション用に設計された高性能印刷回路板です.このPCBは,ロジャース RT/duroid 6202素材で構築され,低電圧損失を提供します.特殊な寸法安定性このPCBは,5ミリ (0.127mm) のコア,浸水金表面仕上げ,0.2mmの仕上げ厚さで,コンパクトで高周波システムに最適化されています.

IPC-Class-2規格に準拠して製造された RT/duroid 6202 PCBは,フェーズ配列アンテナ,レーダーシステム,GPSアンテナに最適です.Dk の低熱系数と高熱伝導性は,極端な環境でも長期間の信頼性を保証します.

PCB 構造の詳細

PCBスタックアップ

2層 RT/duroid 6202 PCBのスタックアップは,一貫した電気性能と低挿入損失を提供するように設計されています. 以下は詳細なスタックアップです:

PCB統計

2層 RT/duroid 6202 PCBは,コンパクトで,シンプルで効率的なレイアウトのために設計されています.以下の主な統計は:

• 構成要素: 3
• パッド総数: 16
• トルーホール・パッド: 10
• 上部SMTパッド: 6
• 下のSMTパッド: 0
• バイアス: 8
• ネットワーク: 2

RT/デュロイド 6202 材料の紹介

Rogers RT/duroid 6202は,高周波回路アプリケーションのために設計された低損失ラミネートです.優れた寸法安定性と機械的信頼性を有するこの材料の低散布因子と安定した介電常数 (Dk) は,複雑なマイクロ波設計に最適です.

RT/デュロイド6202の寸法安定性 (0.05~0.07ミリ/インチ) は,ダブルエッチングの必要性をなくし,精密回路の信頼性とコスト効率の良いソリューションとなっています.

RT/ドロイド 6202の特徴

ダイレクトリ常数 (Dk):

• 30.06 ± 0.04 は,0.005?? のラミネート
• 2.94 ± 0.04 ≥0.020 レーミネート
• 分散因数 (Df): 10GHz/23°Cで0.0015
• Dk の熱係数 (TCDk): 10GHz (−50〜+150°C) で 5 ppm/°C
• 熱膨張係数 (CTE):X軸: 15 ppm/°CY軸: 15 ppm/°CZ軸: 30ppm/°C
• 熱分解温度 (Td): 500°C
• 熱伝導性: 0.68 W/mK
• 水分吸収: 0.04%
• UL燃焼性ランキング: UL 94-V0

RT/デュロイド6202PCBの利点

高周波性能のための低損失:最小限の信号衰弱を保証する.

寸法安定性:正確なデザインのために二重エッチングを排除します.

機内膨張係数: 信頼性の向上のために銅にマッチします.

優れた電気および機械性能: 要求の高いRFアプリケーションに最適です.

低水分吸収:湿った環境で一貫した性能を保証します.

RT/デュロイド6202PCBの用途

2層 RT/duroid 6202 PCBは,特に高周波およびRFシステムのために設計されています.典型的なアプリケーションには以下が含まれます.

1. 通信システムに正確なビーム形成を可能にします
2. 地上および空中レーダーシステム:レーダー設計において信頼性の高いパフォーマンスを提供する.
3. グローバルポジショニングシステム (GPS) のアンテナ:正確な信号性能を保証する.
4. パワーバックプレーン:高電力アプリケーションの安定性と信頼性を提供します.
5. 商用航空の衝突防止システム:高周波信号の正確さにより安全性を向上させる.
6. ビーム形成ネットワーク: RFとマイクロ波信号のルーティングに最適化

なぜ2層 RT/デュロイド 6202 PCB を選ぶのか?

2層 RT/duroid 6202 PCBは,低損失,次元安定性,機械的信頼性を要求する高周波回路のための信頼できるソリューションです.優れた熱特性により,航空宇宙におけるRFおよびマイクロ波アプリケーションのトップ選択になります電気通信 防衛産業
