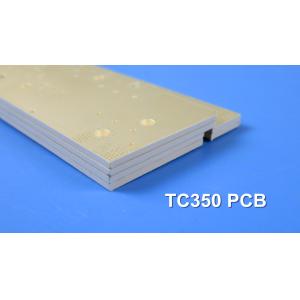

TC350 高周波PCB
紹介
Rogers TC350ラミナットは,PTFEの複合基板,高熱伝導性セラミックフィラー,そして織物ガラス補強材で,熱伝導性を向上させる優れた熱伝導性があります.ダイレクトリックと挿入損失を減らす熱伝導性は高性能で,ホットスポットを削減し,デバイスの信頼性を高めます.
TC350ラミナットは,ラミナットを通る熱伝達を改善し,交差点温度を下げ,活性成分の寿命を延長することで,限られた熱管理の設計で有効です.低温の動作とチップと一致する熱膨張特性により 部品の固定信頼性が向上し,溶接器の疲労や関節障害などの問題を軽減します
特徴 と 益
TC350ラミネートは Dkが3です5高周波アプリケーションで正確なインペダンス制御と効率的な信号伝送を保証します.
熱伝導性は0.72W/m-Kで,ラミネートを通して熱を効率的に散らすことができる.
TC350はDkの低熱系数−9ppm/°C (-40°C~140°C) を保持し,温度変化がPCBに及ぼす影響を最小限に抑え,信頼性の高い信号伝送を保証する.
10GHzで 0.002 の低損失触角があり,最小の信号損失をもたらします.この 機能 は,帯域幅 の 利用 を 改善 し,高周波 で 動作 する 増幅 器 や アンテナ の 効率 を 向上 さ せる.
TC350は,X,Y,Z軸 (それぞれ7,7,および23ppm/°C) で低熱膨張係数を示し,信頼性の高い穴を通した接続と優れた寸法安定性を提供します.
PCB 容量
| PCB 材料: | 繊維ガラス強化織物,セラミックで満たされ,PTFE複合物 |
| 名称: | TC350 |
| ダイレクトリ常数: | 3.5±005 |
| 熱伝導性 | 0.72 W/m-K |
| 消耗因子 | Df.002@10 GHz |
| 層数: | 単層,二層,多層,ハイブリッドPCB |
| 銅の重量: | 1オンス (35μm),2オンス (70μm) |
| PCBの厚さ: | 10ミリ (0.254mm), 20ミリ ((0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,OSP,浸透銀,浸透鉛,ENEPIG,純金など |
PCBの製造能力は 単面,双面,多層板,ハイブリッド PCBの製造を可能にします
1oz (35μm) と 2oz (70μm) の銅重量オプションから選択できます.
製造できる最大PCBサイズは 400mm × 500mm です 製造可能な最大PCBサイズは 400mm × 500mm です
緑色,黒色,青色,黄色,赤色など複数の溶接マスクのオプションを提供しています. また,裸銅,HASL,ENIG,OSP,浸水銀,浸水锡,エネピグ純金などです
申請
TC350は,電源増幅器,フィルター,カップラー,タワーマウント増幅器 (TMA),タワーマウントブースター (TMB),マイクロ波コンビナー,電源分割器などに広く応用されています.
