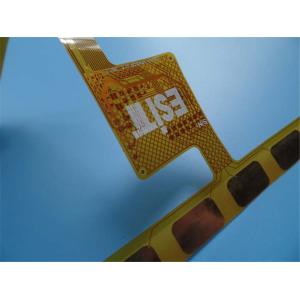

PCBs 0.15mmの厚いPolyimideのPCBsの黄色のCoverlay両面の適用範囲が広いFPC PCB
型式番号:BIC-0277-V2.77
原産地:中国
最低順序量:1
支払の言葉:T / T、Paypalの
供給の能力:1ヶ月あたりの45000部分
受渡し時間:5-6 仕事日
企業との接触
Add to Cart
サイト会員
Shenzhen Guangdong China
住所：
6-11C Shidai Jingyuan Fuyongの町、Baoan地区、シンセン都市、広東省、中国
サプライヤーの最後のログイン時間:
内 1 時間
製品詳細
会社概要
製品詳細
プロダクト プロフィール
1.1概説
これはタイプのアナログ装置の適用のための適用範囲が広いプリント回路です。それはaです
厚い0.15mmの2つの層板。基礎積層物はITEQのそれから製造しましたあります
Gerber供給されたデータを使用してIPC 6012のクラス2ごと。液浸の金は応用です
パッド。Stiffnerはコネクターの部品で応用です。
1.2特徴および利点
A.優秀な柔軟性
B.容積を減らすこと
C.重量の軽減
D.アセンブリの一貫性
E.高められた信頼性
F.電気変数設計の可制御性
G.はんだ付けされる端は全である場合もあります
H.材料のoptionality
I.安価
処理のJ. Continuity
中型の大量生産への低速のK. Focus
L. High-technology
1.3適用
薄膜スイッチ、携帯電話のアンテナ屈曲板、自動車GPS運行
屈曲板
1.4変数およびデータ用紙
| 層の数 | 2 |
| 板タイプ | cirucit Flexbile |
| 板厚さ | 0.15mm +/-10% |
| 板材料 | Polyimide (PI) 25um |
| 板材料の製造者 | ITEQ |
| 板材料のTgの価値 | 60℃ |
| PTHのCUの厚さ | ≥20 um |
| 内部のIayerのCUのthicknes | N/A |
| 表面のCUの厚さ | 35 um （1oz） |
| Coverlay色 | 黄色 |
| Coverlayの数 | 2 |
| Coverlayの厚さ | 25 um |
| 補強剤 | 200 um |
| タイプのシルクスクリーン インク | IJR-4000 MW300 |
| シルクスクリーンの製造者 | TAIYO |
| シルクスクリーンの色 | 白い |
| シルクスクリーンの数 | 2 |
| Mininumの跡（ミル） | 4ミル |
| 最低ギャップ（ミル） | 4ミル |
| 表面の終わり | 液浸の金 |
| RoHSは要求しました | はい |
| Famability | 94-V0 |
| 熱衝撃テスト | パス、-25℃±125℃、1000の周期。 |
| 熱圧力 | パス、300±5℃、10秒、3つの周期。 薄片分離無し、水ぶくれが生じること。 |
| 機能 | 100%のパスの電気テスト |
| 技量 | IPC-A-600Hの承諾及び IPC-6013Cのクラス2 |
1.5 Microsectionの穴の壁（um）
| 穴の壁のCUの厚さ | ≥20 um | 穴の壁のCUの荒さ | ≤25.4 um | ||||
| いいえ。 | A | B | C | D | E | F | AVE |
| 1 | 22.310 | 22.150 | 22.320 | 22.150 | 22.350 | 22.150 | 22.238 |
1.6輪郭次元の単位:mm
| いいえ。 | 必須次元（toerance） | 実際の次元 | ||||
| 1 | 110.00 | ±0.13 | 110.12 | 110.01 | 110.09 | 110.08 |
| 2 | 145.00 | ±0.13 | 145.01 | 145.15 | 145.12 | 145.02 |
1.7穴のサイズおよびスロット次元（mm）
| いいえ。 | Requerment次元（許容） | PTH/NPT | 実際の次元 | ||||
| 1 | 0.300 | ±0.075 | Y | を経て | を経て | を経て | を経て |
| 2 | 0.400 | ±0.075 | Y | を経て | を経て | を経て | を経て |
| 3 | 0.610 | ±0.075 | Y | を経て | を経て | を経て | を経て |
