属性	詳細	属性	詳細
型番	0Cr23Al5	化学的組成	フェクロール
製品名	0Cr23Al5 炉心素子	特性	高抵抗率、優れた耐酸化性
最高使用温度	1350℃	密度	7.1 g/cm³
抵抗率	1.42	伸び	>12%
サンプル	サポート	厚さ	カスタマイズ
幅	カスタマイズ	用途	ダイナミックブレーキ抵抗器、加熱抵抗器
ブランド	Huona	利点	大容量重量、均一な抵抗
タイプ	巻線、Z字型、スパイラル	規格	GB/T 1234-2010
輸送パッケージ	木製ケースまたはカートン	仕様	カスタマイズ
商標	HUONA	原産地	上海
HSコード	72209000	生産能力	300トン/月

製品の説明

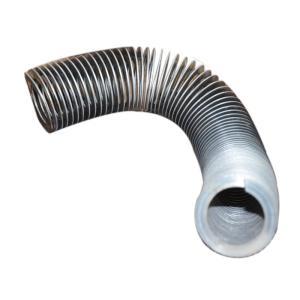

0.05X0.2-2.0X6mm 高抵抗合金 0Cr23Al5 炉心素子

お問い合わせの際は、以下のサイズをお知らせください。

1. d1: 線径
2. D1: コイル外径
3. S1: 2つのコイルの中央から中央までの距離
4. L1: 加熱長
5. 電圧とワット数、または抵抗

合金材料	化学組成 %
	C	P	S	Mn	Si	Cr	Ni	Al	Fe	その他
	最大(≤)				Si	Cr	Ni	Al	Fe	その他
1Cr13Al4	0.12	0.025	0.025	0.7	≤1.00	12.5-15.0	-	3.5-4.5	残り	-
0Cr15Al5	0.12	0.025	0.025	0.7	≤1.00	14.5-15.5	-	4.5-5.3	残り	-
0Cr25Al5	0.06	0.025	0.025	0.7	≤0.60	23.0-26.0	≤0.60	4.5-6.5	残り	-
0Cr23Al5	0.06	0.025	0.025	0.7	≤0.60	20.5-23.5	≤0.60	4.2-5.3	残り	-
0Cr21Al6	0.06	0.025	0.025	0.7	≤1.00	19.0-22.0	≤0.60	5.0-7.0	残り	-
0Cr19Al3	0.06	0.025	0.025	0.7	≤1.00	18.0-21.0	≤0.60	3.0-4.2	残り	-
0Cr21Al6Nb	0.05	0.025	0.025	0.7	≤0.60	21.0-23.0	≤0.60	5.0-7.0	残り	Nb add0.5
0Cr27Al7Mo2	0.05	0.025	0.025	0.2	≤0.40	26.5-27.8	≤0.60	6.0-7.0	残り

FeCrAl合金の主な技術的特性:

ブランド特性		1Cr13Al4	1Cr21Al4	0Cr21Al6	0Cr23Al5	0Cr25Al5	0Cr21Al6Nb	0Cr27Al7Mo2
主な化学成分%	Cr	12.0-12.5	17.0-21.0	19.0-22.0	20.5-23.5	23.0-26.0	21.0-23.0	26.5-27.8
	Al	4.0-6.0	2.0-4.0	5.0-7.0	4.2-5.3	4.5-6.5	5.0-7.0	6.0-7.0
	Fe	バランス	バランス	バランス	バランス	バランス	バランス	バランス
	Re	適切	適切	適切	適切	適切	適切	適切
							Nbの追加:0.5	追加 Mo:1.8-2.2
成分の最大使用温度		950	1100	1250	1250	1250	1350	1400
融点		1450	1500	1500	1500	1500	1510	1510
密度 g/cm3		7.40	7.35	7.16	7.25	7.10	7.10	7.10
抵抗率 μΩ·m,20		1.25±0.08	1.23±0.06	1.42±0.07	1.35±0.06	1.45±0.07	1.45±0.07	1.53±0.07
引張強度 Mpa		588-735	637-784	637-784	637-784	637-784	637-784	684-784
伸び率%		16	12	12		12	12	10
繰り返し曲げ回数				5	5	5	5	5
急速昇温 h/		-			80/1300	80/1300		50/1350
比熱 J/g.		0.490	0.490	0.520	0.460	0.494	0.494	0.494
熱伝導率 KJ/M.h		52.7	46.9	63.2	60.1	46.1	46.1	45.2
線膨張係数 aX10-6/ (20-1000)		15.4	13.5	14.7	15.0	16.0	16.0	16.0
硬度 HB		200-260	200-260	200-260	200-260	200-260	200-260	200-260
微細構造		フェライト系	フェライト系	フェライト系	フェライト系	フェライト系	フェライト系	フェライト系
磁性		磁性	磁性	磁性	磁性	磁性	磁性	磁性
