XHGX507B

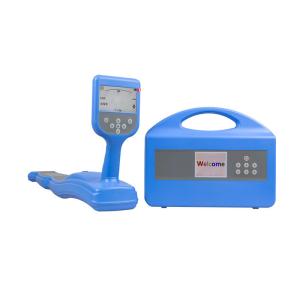

XHGX507B地下ケーブルパイプロケーターは,電源ケーブルテストで何千ものユーザーによって使用されています. 我々は,最新のコンセプトを開発 XHGX507Bパイプラインロケーターを使用しました.,特に,ケーブルと地面との隔離の障害で,迅速かつ正確な位置付け (充電) 経路を見つける,深度位置付け,ケーブル識別
1パイプラインの方向と左と右の方向を視覚的に表示します.
2近隣の線 (部分周波数) からの干渉を排除するために,電流の方向を測定する.
3深さと電流の測定
4完全デジタル高精度サンプリング処理:安定・信頼性,超高い感度,非常に狭い受信パス帯,強力な反干渉能力隣接する電源ケーブルとパイプラインの電源周波数とハーモニック干渉を完全に抑制することができます.
5走行ケーブル検知:高性能の送信キャリパー,最大限に接続し,走行ケーブルに信号を出力します.
6ケーブル/パイプラインの識別:キャリパー (オプションアクセサリー) は便利で使いやすいし,識別結果は明確に示されています.カリパーを使うのが不便なときに使用できます.
7. 地面欠陥検出: Aフレーム (オプション) を使用して,地面隔熱へのパイプラインの損傷点を位置付け,矢印は欠陥点の方向を示します.
8複数の検出周波数:アクティブ検出と受動検出.
9送信機の複数の信号出力モード:直接接続出力,クランプカップリング,インダクション.
10送信機デジタルアンプ出力 自動インピーダンスのマッチング 自動保護
11容量が大きいリチウムイオン電池,電圧下での自動シャットダウン,自動シャットダウン (受信機) 長期間の動作なし.
12.キャビネットは美しく堅く,軽く,持ち運び可能です.
送信機の仕様:
1出力モード:直接接続出力,インダクション,キャリパーカップリング.
2出力周波数: 348Hz, 624Hz, 1280Hz, 1860Hz, 512Hz, 645Hz, 820Hz, 940Hz, 6KHz, 8kHz, 9kHz, 12kHz, 33kHz, 82kHz, 200kHz
3輸出電源:最大10W, 10レベルで調整可能,自動リアルタイムインピーダンスのマッチング.
4直接接続出力電圧:最大200Vpp
5オーバーロードとショートサーキット保護
6人機インターフェース: 320×240点マトリックス液晶ディスプレイ
7バッテリー内蔵 6 18650 リチウムイオン バッテリー 名目 12.6V 4.2Ah
受容器の仕様:
1入力モード:内蔵受信コイル,識別クランプ (オプション),故障チェックAフレーム (オプション).
2受信周波数:
検出周波数: 348Hz, 624Hz, 1280Hz, 1860Hz, 512Hz, 645Hz, 820Hz, 940Hz, 6KHz, 8kHz, 9kHz, 33kHz, 65kHz, 82kHz, 131kHz,200kHz
電源周波数 消極検出周波数 50Hz/60Hz
3パイプライン検出モード:広いピーク方法,狭いピーク方法,音域方法,ピークバレー方法.
4ケーブル識別モード:キャリパー (オプション) 知的識別と電流測定.
5人機インターフェース: 480×272点マトリックス液晶ディスプレイ
6バッテリー内蔵:4つの18650リチウムイオンバッテリー,名目4.2V,8.2Ah.
7定位精度:深さ0〜3m (±5%),深さ3〜12m (±10%)
8深さ測定精度: 3桁の表示,最大深さは12メートルまで測定できます.
9電流測定精度: 1 Ma
10最大検知距離: 直接接続方法では,良い隔熱を備えたケーブルは,最大15KMに達することができます.
ほか
1音量:送信機320×240×90mm,受信機670×128×310mm
2質: 送信機は1.9kg,受信機は1.4kg
3充電器:入力 AC100~240V,50/60Hz,出力 DC4.2V-1A,出力 DC12.6V-1A
4作業条件:温度: -10°C~40°C,湿度 RH 5~90% 高さ <4500m
