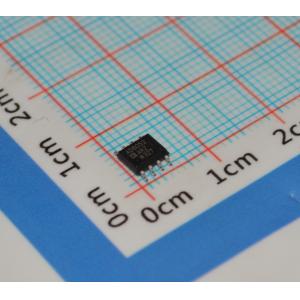

ADM3491ARZ 3.3V RS-485/RS-422 トランシーバー ±15kV ESD 保護 16Mbps データレート 1/8 単位負荷 (256 ノード) 低電源 300μA フルデュプレックス 動作
特徴
3.3 V の電源で動作する
5Vの論理で互換可能
EIA RS-422 と RS-485 に準拠する
共通モード範囲
データレートオプション
ADM3483/ADM3488: 250kbps
ADM3485/ADM3490/ADM3491: 10 Mbps
半複製とフル複製のオプション
低EMI (ADM3483とADM3488) の低殺率
2 nA 停止モードの電流
(ADM3483/ADM3485/ADM3491)
バスに最大32台のトランシーバー
−7Vから+12Vのバス共通モード範囲
温度帯40°C~+85°Cで指定される
8 ns 偏り (ADM3485/ADM3490/ADM3491)
8鉛のSOICと14鉛のSOIC (ADM3491のみ) のパッケージ
応用
RS-485/RS-422 低出力アプリケーション
通信
産業プロセス制御
エフ・キャット
記述
ADM3483/ADM3485/ADM3488/ADM3490/ADM3491は,単一の3.3V電源を使用して動作するように設計された,低電力,シャットダウンモードの低電力消費.ADM3483/ADM3485/ADM3488/ADM3490/ADM3491を電源敏感なアプリケーションに最適にする.
ADM3488/ADM3490/ADM3491はフルデュプレックス通信を備えているが,ADM3483/ADM3485は半デュプレックス通信のために設計されている.
ADM3483/ADM3488の特徴は,EMIを最小限に抑え,正しく切断されていないケーブルによる反射を減らす,250kbpsまでのデータ速度でエラーのないデータ送信を可能にする.
ADM3485/ADM3490/ADM3491は最大10 Mbpsで送信する.受信機入力インペダントは12 kΩで,バスで最大32つのトランスceiverを接続することができます.熱シャットダウン回路は,バスの衝突または出力ショートカットによって引き起こされる過剰な電力消耗を防ぐ障害状態で内部ドライバ回路に気温の上昇が検出された場合,熱シャットダウン回路はドライバ出力を高インピーダンスの状態に押し込む.入力が接続されていない場合 (浮動),受信機には,論理的な高出力状態をもたらす故障防止機能が含まれています.部品は,商業および産業用温度範囲に完全に指定されています.ADM3483/ADM3485/ADM3488/ADM3490は8リードのSOIC_Nで提供されていますADM3491は14リードのSOIC_Nで提供されています.
情報
|
カテゴリー
|
|
|
|
製造者
|
アナログ・デバイスズ
|
|
|
シリーズ
|
-
|
|
|
パッケージ
|
トューブ
|
|
|
部品のステータス
|
アクティブ
|
|
|
タイプ
|
トランシーバー
|
|
|
議定書
|
RS422 RS485
|
|
|
運転者/受信者の数
|
祈り に 答え て ください
|
|
|
デュプレックス
|
満タン
|
|
|
受容器ヒステレス
|
50mV
|
|
|
データレート
|
10Mbps
|
|
|
電圧 - 供給
|
3V~3.6V
|
|
|
動作温度
|
-40°C ~ 85°C
|
|
|
マウントタイプ
|
表面マウント
|
|
|
パッケージ/ケース
|
14-SOIC (0.154",3.90mm 幅)
|
|
|
供給者のデバイスパッケージ
|
14-SOIC
|
|
|
基本製品番号
|
