INA826AIDGKR 低ノイズ、レールツーレール出力、広い電源範囲、低消費電力、高CMRR、小型MSOP-8パッケージを備えた高精度計装アンプ

INA826AIDGKR 低ノイズ、レール・トゥ・レール出力、広い電源範囲、低消費電力、高CMRR、小型MSOP-8パッケージ付き高精度計装アンプ

特徴

• 入力コモンモード範囲：Vを含みます

• コモンモード除去比：– 104dB、最小（G = 10）– 5 kHzで100dB、最小（G = 10）

• 電源電圧除去比：100 dB、最小（G = 1）

• 低オフセット電圧：150 µV、最大

• ゲインドリフト：1 ppm/°C（G = 1）、35 ppm/°C（G > 1）

• ノイズ：18 nV/√Hz、G ≥ 100

• 帯域幅：1 MHz（G = 1）、60 kHz（G = 100）

• 入力は±40 Vまで保護

• レール・トゥ・レール出力

• 供給電流：200 µA

• 電源範囲：– シングル電源：3 V～36 V– デュアル電源：±1.5 V～±18 V

• 指定温度範囲：–40°C～+125°C

• パッケージ：8ピンVSSOP、SOIC、WSON

アプリケーション

• アナログ入力モジュール

• 流量トランスミッタ

• バッテリーテスト

• LCDテスト

• 心電図（ECG）

• 手術用機器

• プロセス分析（pH、ガス、濃度、力、湿度）

• サーキットブレーカー（ACB、MCCB、VCB）

説明

INA826は、非常に低い消費電力で、非常に広いシングル電源またはデュアル電源範囲で動作する、費用対効果の高い計装アンプです。1つの外部抵抗器で、1から1000までの任意のゲインを設定します。このデバイスは、35 ppm/°C（最大）という低いゲインドリフトの結果として、G > 1でも温度に対して優れた安定性を提供します。

INA826は、5 kHzまでの周波数で100 dBを超える優れたコモンモード除去比（G = 10）を提供するように最適化されています。G = 1では、コモンモード除去比は、負電源から正電源の1 Vまで、全入力コモンモード範囲で84 dBを超えます。レール・トゥ・レール出力を利用することで、INA826は、3 Vシングル電源からの低電圧動作、および±18 Vまでのデュアル電源に最適です。

追加の回路は、入力電流を8 mA未満に制限することにより、電源を超えて±40 Vまでの過電圧から入力を保護します。

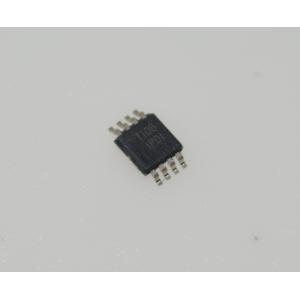

INA826は、8ピンSOIC、VSSOP、および小型3 mm × 3 mm WSON表面実装パッケージで利用できます。すべてのバージョンは、–40°C～+125°Cの温度範囲で指定されています。
