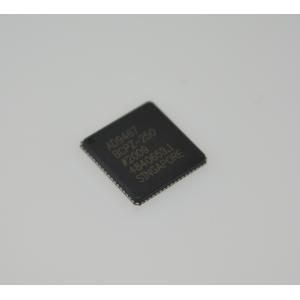

AD9467BCPZ-250 16ビット 250MSPS ADC 80dB SNR 1.8V電源 LVDS出力 LFCSP-64 -40℃～+85℃ 産業グレード
特徴
• 250 MSPSで210 MHzで75.5 dBFS SNR
• 250 MSPSで300 MHzで90 dBFS SFDR
• 250 MSPSで170 MHzでSFDR
• -1 dBFSで92 dBFS
• -2 dBFSで100 dBFS
• 60 fs rms ジッタ
• 250 MSPSで優れた直線性
• DNL = ±0.5 LSB (標準)
• INL = ±3.5 LSB (標準)
• 2 V p-p～2.5 V p-p (デフォルト) 差動フルスケール入力 (プログラム可能)
• 統合入力バッファ
• 外部リファレンスサポートオプション
• クロックデューティサイクルスタビライザー
• 出力クロック利用可能
• シリアルポート制御
• 内蔵の選択可能なデジタルテストパターン生成
• 選択可能な出力データ形式
• LVDS出力 (ANSI-644互換)
• 1.8 Vおよび3.3 V電源動作
アプリケーション
• マルチキャリア、マルチモードセルラーレシーバー
• アンテナアレイ位置決め
• パワーアンプリニアライゼーション
• 広帯域無線
• レーダー
• 赤外線イメージング
• 通信計測
概要
AD9467は、16ビット、モノリシック、IFサンプリングアナログ-デジタルコンバータ (ADC) です。広帯域幅と使いやすさのために高性能に最適化されています。この製品は250 MSPSの変換レートで動作し、高ダイナミックレンジを必要とする無線レシーバー、計測器、および試験装置向けに設計されています。
ADCには1.8 Vおよび3.3 Vの電源と、フルパフォーマンス動作のための低電圧差動入力クロックが必要です。多くのアプリケーションでは、外部リファレンスまたはドライバコンポーネントは必要ありません。データ出力はLVDS互換 (ANSI-644互換) で、短いトレース距離に必要な全体的な電流を削減する手段が含まれています。
新しい出力ビットをシグナリングするために、出力でデータをキャプチャするためのデータクロック出力 (DCO) が提供されています。
SPI経由でサポートされる内部パワーダウン機能は、無効にすると通常5 mW未満を消費します。
オプション機能により、ユーザーは入力範囲、データ形式選択、出力データテストパターンなど、さまざまな選択可能な動作条件を実装できます。
AD9467は、-40℃～+85℃の産業用温度範囲で指定されたPbフリー、72リードLFCSPで利用できます。
製品のハイライト
1. SFDRを改善するために使用されるIF最適化機能。
2. マルチキャリア、マルチモード3G、4Gセルラー基地局レシーバーなどのIFサンプリングアプリケーション向けの優れたSFDR性能。
3. 使いやすさ：オンチップリファレンス、高入力インピーダンスバッファ、調整可能なアナログ入力範囲、およびデータキャプチャを簡素化する出力クロック。
4. Pbフリー、72リードLFCSPパッケージでパッケージ化。
5. クロックデューティサイクルスタビライザー (DCS) は、幅広い入力クロックパルス幅にわたって全体的なADC性能を維持します。
6. 標準シリアルポートインターフェース (SPI) は、データフォーマット (オフセットバイナリ、2の補数、またはグレイコーディング) など、さまざまな製品機能と機能をサポートしています。
情報
|
カテゴリ
|
|
|
|
メーカー
|
Analog Devices Inc.
|
|
|
シリーズ
|
-
|
|
|
パッケージング
|
トレイ
|
|
|
部品ステータス
|
アクティブ
|
|
|
ビット数
|
16
|
|
|
サンプリングレート (毎秒)
|
250M
|
|
|
入力数
|
1
|
|
|
入力タイプ
|
差動、シングルエンド
|
|
|
データインターフェース
|
LVDS - パラレル
|
|
|
構成
|
ADC
|
|
|
比率 - S/H:ADC
|
-
|
|
|
A/Dコンバータの数
|
1
|
|
|
アーキテクチャ
|
パイプライン
|
|
|
リファレンスタイプ
|
外部、内部
|
|
|
電圧 - 電源、アナログ
|
1.8V、3.3V
|
|
|
電圧 - 電源、デジタル
|
1.7V～1.9V
|
|
|
特徴
|
-
|
|
|
動作温度
|
-40℃～85℃
|
|
|
パッケージ/ケース
|
72-VFQFN露出パッド、CSP
|
|
|
サプライヤデバイスパッケージ
|
72-LFCSP-VQ (10x9.75)
|
|
|
取り付けタイプ
|
表面実装
|
|
|
基本製品番号
|
