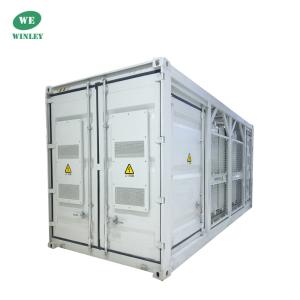

コンテナ型スマート変電所 ストリング型インテリジェント一体型ボックス型変電所 800Vから35KVへの昇圧
概要
太陽光発電インバータからの低圧交流電力を、系統連系用の高圧（MV）交流電力に変換します。20フィートHC金属コンテナに収容されており、コンパクトな設計と堅牢な保護により、海上/陸上輸送をシームレスに行えます。
主なデータ
| 交流電力 | 3000 kVA | |
| 定格入力電圧 | 800 V | |
| 低圧主スイッチ | ACB / MCCB | |
| 定格出力電圧 | 11 kV、15 kV、20 kV、22 kV、30 kV、33 kV、35 kV 2 | |
| 周波数 | 50 Hz / 60 Hz | |
| 変圧器の種類 | 油入式 | |
| 変圧器冷却方式 | ONAN | |
| 変圧器タップ | ± 2 x 2.5% | |
| 変圧器油の種類 | 鉱物油（PCBフリー） | |
| 変圧器ベクトルグループ | Dy11-y11 | |
| 変圧器最小ピーク効率指数 | EN 50588-1に準拠したTier 1またはTier 2 | |
| RMUタイプ | SF6ガス絶縁 | |
| RMU変圧器保護ユニット | MV真空遮断器ユニット | |
| RMUケーブル入出力ユニット | 直接ケーブルユニットまたはケーブル負荷開閉器ユニット | |
| 補助変圧器 | 乾式変圧器、5 kVA、Dyn11 | |
| 補助変圧器の出力電圧 | 400 / 230 Vacまたは220 / 127 Vac | |
| 変圧器の監視と保護 | 油面、油温、油圧、ブッフホルツ | |
| MVおよびLV室の保護等級 | IP 54 | |
| YBSの内部アーク故障分類 | IAC A 20 kA 1s | |
| MVリレー保護 | 50/51、50N/51N | |
| LV過電圧保護 | タイプI+II | |
| 防ネズミ保護 | ISO 12944に準拠したC5ミディアム | |
| 寸法（幅x高さx奥行き） | 6,058 x 2,896 x 2,438 mm（20フィートHCコンテナ） | |
| 重量 | < 22 t | |
| 動作温度範囲 | -25℃～60℃ 4（-13°F～140°F） | |
| 相対湿度 | 0%～95% | |
| MV-LV AC接続 | 事前配線および事前テスト済み、現場での内部配線なし | |
| LVおよびMV室の冷却 | より高い可用性のためのエアクロスなしのスマート冷却 | |
| 通信 | Modbus-RTU | |
| 適用規格 | IEC 62271-202、EN 50588-1、IEC 60076、IEC 62271-200、IEC 61439-1 | |
技術図面
主な利点:
アプリケーション
Winleyの資格
よくある質問
1. Q: サンプル注文はできますか？
A: はい、品質をテストおよび確認するためのサンプル注文を歓迎します。
2. Q: リードタイムは？
A: 量産時間は15〜25日です。
3. Q: 保証期間は？
A: B/Lから24ヶ月です。付属品に問題がある場合は、破損した付属品の写真を提出してください。その後、無料サービスを提供します。製品の数に応じて、簡単に破損する付属品を無料で提供します。必要に応じて技術サポートも提供できます。
4. Q: OEM/ODMは利用可能ですか？
A: はい、可能です！当社は独自のR&Dチームを持つメーカーであり、お客様の図面または要件に応じて製品をカスタマイズできます。
カスタマイズされたサービス:
a. カスタマイズされた色と特別な機能。
b. カスタマイズされたボックス。
c. お客様のロゴを印刷。
d. 製品に関するその他のアイデアがあれば、設計と製造を支援できます。上記のカスタマイズされたサービスは、製造前に確認する必要があります。
5. Q: 製品の品質をどのように管理しますか？
A: 当社はコアテクノロジーを所有しており、すべての種類の製品はCE証明書を保持しています。専門のエンジニアがいます。作業員は図面に従って製品を製造することを厳しく求められています。各プロセスには技術指導者がいます。QC監督者は定期的に生産を検査します。生産中に製品の性能テストを行い、製品が完成したときに包括的な品質テストを行います。
