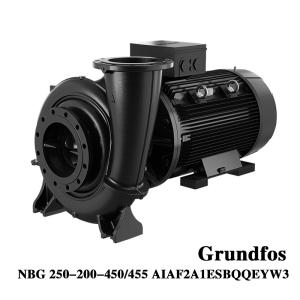

エンドサクションクローズカップル単段ポンプ
NBG 250-200-450/455 AIAF2A1ESBQQEYW3
番号: 93351125
用途:
- 商業用暖房
- 商業用空調
- 商業用加圧給水
- 地域暖房
- 工業用洗浄プロセス
- 暖房供給
- 脱塩
- 都市用水の送配水
- 灌漑
- コミュニティおよび建物への給水
コンプライアンス: ISO 2858に準拠したショートカップルポンプ
|
NBG 250-200-450/455 AIAF2A1ESBQQEYW3
非自吸式単段渦巻ポンプはISO 5199に準拠して設計されており、その寸法と定格性能はISO 2858（16 bar）に準拠しています。フランジはPN 16タイプで、寸法はEN 1092-2に準拠しています。ポンプは、軸方向吸込口、ラジアル吐出口、水平軸、およびバックプルアウト設計を備えており、メンテナンス担当者はポンプケーシングまたはパイプラインを緩めることなく、モーター、モーターブラケット、カバー、およびインペラーを取り外すことができます。アンバランスO型シャフトシールはDIN EN 12756の要件を満たしています。空冷非同期モーターはポンプに密接に結合されています。
|
 |
コントローラー:
液体:
- 搬送液: 水
- 液体の温度範囲: -25 .. 120 °C
- 運転中の液体の温度: 20 °C
- 密度: 998.2 kg/m³
技術データ:
- ポンプ速度基準: 1,490 rpm
- 定格流量: 658.5 m³/h
- 定格揚程: 64.1 m
- インペラーの実径: 455 mm
- インペラーの公称速度: 450
- インペラータイプ: 標準
- シャフトシールの構成: シングル
- メインシャフトシール: BQQE
- シャフトシールコード: BQQE
- 曲線許容差: ISO9906:2012 3B
- ベアリング設計: 標準
材料:
- ポンプハウジング: 鋳鉄
- ポンプハウジング: EN-GJL-250
- ポンプハウジング: ASTMクラス35
- 摩耗リング: 真鍮
- 摩耗リング材料: CuZn34Mn3AI2Fe1-C
- インペラー: 鋳鉄
- インペラー材料: EN-GJL-200
- インペラー材料: ASTMクラス30
- 内部ポンプハウジングコーティング: CED
- シャフト: ステンレス鋼
設置:
- 最高周囲温度: 40 °C
- 最高使用圧力: 16 bar
- パイプライン接続規格: EN 1092-2
- 入口サイズ: DN 250
- 出口サイズ: DN 200
- パイプ接続の圧力定格: PN 16
- ベアリング潤滑: グリース
- サポートフット付きポンプケーシング: はい
- はい = サポートブロック付き、いいえ = サポートブロックなし: N
電気データ:
- モーターモデル: 315LA
- 定格出力 - P2: 160 kW
- 電源周波数: 50 Hz
- 定格電圧: 3 x 380-400/660-690 V
- 定格電流: 283-269/163-156 A
- 始動電流: 770 %
- Cos phi - 力率: 0.89
- 定格速度: 1,490 rpm
- 効率: IE4 96.6%
- IE効率クラス: IE4
- モーター全負荷効率: 96.6 %
- モーター3/4負荷時の効率: 96.4 %
- モーター1/2負荷時の効率: 95.5 %
- モーター極数: 4
- エンクロージャ定格 (IEC 34-5): 55 (保護。水噴流/粉塵)
- 絶縁クラス (IEC 85): F
- モーター番号: 92555138
- ベアリング絶縁タイプN端: COATED RING
その他:
- 最小効率指数、MEI ≥: 0.44
- 正味重量: 1,570 kg
- 総重量: 1,760 kg
- 輸送量: 3.33 m³
