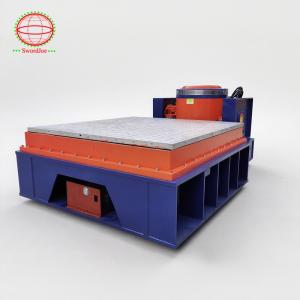

振動シェイカーのシステムのためのスライドテーブル
振動試験における滑り台 (slip table) は,振動刺激器 (シェイカー) を用いて水平方向での動きを伝達する補助テーブルである.標本を水平方向に測るには不可欠です特に,試料の向きが試験中に維持されなければならない場合.スリップテーブルは,また,シェイカーの垂直テーブルの容量を上回るかもしれない大きな重い標本のテストを可能にする.
主要 な 機能 と 益
- 横向テスト:水平面での振動試験が可能で,標準のシェイカーの垂直方向性が不適切である多くのアプリケーションにとって重要です.
- 標本の方向性を維持する試料の向きが意図された用途に一致する状態で試験を行うことができる.
- 大型で重い標本を収容する:シェイカーの垂直テーブルに直接設置するには大きすぎたり重すぎたりした試料の試験を容易にする.
- 負荷容量向上スリップテーブルは,特に水静止ベアリングを備えたものは,より重い荷重を処理し,よりよい動的安定性を提供します.
- テストの柔軟性を高める振動試験の範囲を拡大し,様々な方向性と構成で製品をテストする方法を提供します.
滑り台 の 種類
- モノベース:シェーカーとスリップテーブルは共通のベースに設置され,迅速かつ正確なアライナメントが可能になります.
- スタンドアロン: スリップテーブルは別々のプラットフォームに設置され,異なるメーカーからのシェイカーの選択に柔軟性があります.
- 液体立体軸承: 滑らかで摩擦が少ない動きと高い負荷容量のために水体立体軸承を使用します.
- メカニカル 軸承: 硬い,重荷,長走 の 運動 に 線形 の 運動 ガイド を 使用 する.
スリップ テーブル を 選べる 際 の 考慮
- 標本の大きさと重量:試験品の寸法と重量を決定し,滑り台が処理できるようにします.
- 必要な加速と周波数:試験に必要な加速値と周波数値を達成できる滑りテーブルを選択する.
- 試験要件:試験に試料の向きを維持する必要があるか,水平試験が必要かどうかを検討する.
- 予算とパフォーマンスニーズ:負荷容量,動的安定性,摩擦レベルなどの要求された性能特性とのバランスコスト
簡単に言うと,スリップテーブルは振動試験において不可欠な部品であり,水平試験を可能にし,大きな標本に対応し,試験構成に柔軟性を提供します.特定のテストニーズと予算を満たすために様々なデザインと構成があります.
テクニカル仕様
| モデル | JV-03KN | JV-06KN | JV-10KN | JV-20KN | JV-30KN | JV-40KN | JV-50KN | JV-60KN | JV-70KN | JV-80KN |
|---|
| SL0303 ((300x300) | 30 | | | | | | | | | |
| 11.5/85 | | | | | | | | | | |
| SL0404 ((400x400) | 30 | 30 | | | | | | | | |
| 17.5/12 | 恋愛 に 関する 知識 | | | | | | | | | |
| SL0505 ((500×500) | 30 | 30 | 40 | 40 | 45 | 45 | | | | |
| 25.5/17.5 | 28/20 だった5 | 38/27 だった5 | 42/31 でした5 | 56.5/43 | 61.5/48 | | | | | |
| SL0606 ((600x600) | 40 | 40 | 40 | 40 | 45 | 45 | | | | |
| 46/31 | 48.5/34 | 50.5/36 | 55/40 | 73/54 年 | 79/59 年 | | | | | |
| SL0707 ((700x700) | 45 | 45 | 45 | 45 | 45 | 45 | | | | |
| 69/47 年 | 72/50 | 74/52 年 | 80/58 | 93/68 年 | 98/73 年 | | | | | |
| SL0808 ((800x800) | | 45 | 45 | 45 | 45 | 45 | | | | |
| | 91/63 年 | 96/66 年 | 100/70 | 114/82 年 | 119/107 | | | | | |
| SL0909 ((900x900) | | 45 | 45 | 45 | 50 | 50 | | | | |
| | 112/77 年 | 118/81 年 | 122/85 年 | 139/98 年 | 144/103 について | | | | | |
| SL1010 ((1000x1000) | | 45 | 45 | 45 | 50 | 50 | | | | |
| | 136/93 について | 142/97 について | 146/101 について | 166/116 について | 171/121 | | | | | |
| SL1111 ((1100x1100) | | 45 | 45 | 45 | 50 | 50 | | | | |
| | 167/113 年 月 日 | 169/115 | 173/119 | 195/136 年 月 日 | 200/141 | | | | | |
| SL1212 ((1200x1200) | | 45 | 45 | 45 | 50 | 50 | | | | |
| | 196/133 年 月 日 | 198/135 年 月 日 | 202/139 について | 228/158 について | 233/163 について | | | | | |
労働環境
温度範囲: 5~35°C,湿度範囲 ≤90% (凝縮しない)
注記
- 移動部品の等価質量は,水面プラットフォーム,関節,Vレール,駆動棒の質量の和である (移動コイル質量を除く).
- 周波数制限は2000Hzです
- テーブルの移動部品の等価質量は,従来の設計の等価質である.特別な要求や特別な設計がある場合,移動部品の等価質量を再計算する必要があります.
