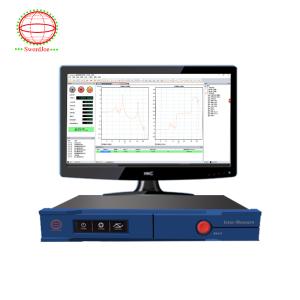

JQTV-9002 振動制御装置の適用注
テクニカル仕様
| 属性 |
価値 |
| 信号分析の特徴 |
FFT,PSD,タイムドメイン |
| シグナルタイプ |
振動 |
| シグナルサンプリング率 |
100kHz |
| 信号処理タイプ |
デジタル |
| 振動信号源 |
ソフトウェア |
| シグナル記録の特徴 |
連続,トリガー,プリトリガー |
| シグナル出力形式 |
CSV,エクセル,マタラブ |
| 信号出力タイプ |
アナログ |
| シグナル処理機能 |
フィルタリング,平均,ピーク検出 |
| 信号幅範囲 |
0~10V |
| シグナル互換性 |
Windows,Mac,Linux について |
| シグナル周波数範囲 |
0〜20kHz |
| シグナル解像度 |
16ビット |
主要な 応用 と 特徴
- フォース・デフレクション分析アクセレロメーターの設置に対する位置変化を分析することによって製品の損傷を防ぐためのパッケージング試験において必須である.
- 振動信頼性試験:環境適応性,動力強度,動力特性,その他の特殊振動テストをサポートする.
- SRS 試験の実施:測定データなしでショック応答スペクトラ解析を可能にし,MIL-STD 810G規格に準拠する.
- RSTDにおける段階追跡:疲労と耐久性試験のための段階追跡を含む複数の追跡方法による高度な共鳴検索,追跡および居住テスト
- 多変数制御:異なる周波数帯で一定の移動,速度,加速でスペクトル編集をサポートする.
- シネス対シネステスト:主要な自動車メーカーが承認した複数の同時シナートーンを許可することで耐久性試験時間を短縮します
- メカニカルインペダンス分析:高回転速度を持つ現代的な軽量構造物における振動問題を解決します.
テクニカルコンセプト
振動:平衡点の振動を含む機械現象で,周期的またはランダムである.
レゾナンス:特定の周波数でより大きな振幅で振動するシステムの傾向. 小さな力でも大きな振動を生むことができる.
モデル比較
| 特徴 |
JQVT-9002 |
JQVT-9004/9008 |
JQVT-9016 |
| 入力チャネル |
2×BNC |
4か8×BNC |
16×BNC |
| 出力チャネル |
1×BNC, 1ドライブ |
2×BNC, 1ドライブ, 1 AUX |
|
| 入力モード |
AC/DC (単行本),AC/DC (違い),EPE,チャージ,TEDS |
| デジタル I/O |
8ビット入力,8ビット出力 |
| ADC&DAC |
24ビット,チャンネルごとに独立 |
| 範囲 |
電圧: ±10V, ±1V, ±0.1V; 充電: ±10000pC, ±1000pC, ±100pC |
| シグナルとノイズ比 |
>100dB |
| チャンネルマッチング |
振幅比 ±0.05dB,相差 ±0.5度 (1Hz~20kHz) |
| サイズ |
290×210×60mm |
390×280×60mm |
435×280×60mm |
| 体重 |
2.6kg |
4.2kg |
5.0kg |
| 冷却方法 |
扇風機なしの冷却 |
| 通信インターフェース |
高速標準イーサネットインターフェース/USB |
| ソフトウェア機能 |
ランダム,シヌソイド,クラシックショック,共鳴検索と滞在 (任意の右側機能) |
ランダム,シヌソイド,クラシックショック,共鳴検索と滞在,一時的なショック,ショック応答スペクトル,一時的な捕獲,シナプスランダム,ランダムプラスランダム,シナプスランダムプラスランダム,シナスプラスシナス長期波形再現 |
