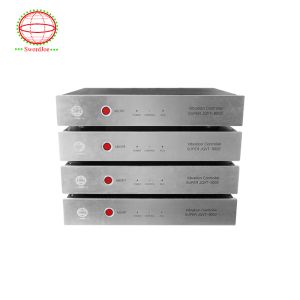

振動テストシステム用の振動コントローラー
サインテスト、ランダムテスト、古典的な衝撃、およびRSTD（共鳴検索と追跡されたドウェル）アプリケーションをサポートするプロフェッショナルグレードの振動コントローラー。
重要な機能
- 24ビット解像度の1-2アナログ入力チャネル
- 24ビットDACを備えたドライブチャネル
- リアルタイム制御用の450MHz DSP処理
- 100 Mbpsイーサネット接続
- 広い動作温度範囲（-30°C〜70°C）
- バックグラウンドノイズを減らすためのファンレスデザイン
- 160 dB/オクターブアンチエリアシングフィルター
- 135dBダイナミックレンジ
- 80kHz周波数範囲の204.8 kHzサンプリングレート
- テスト構成ストレージ用の1GB内部フラッシュメモリ
信号分析機能
| 属性 |
仕様 |
| 信号分析機能 |
FFT、PSD、時間ドメイン |
| 信号タイプ |
振動 |
| 信号サンプリングレート |
100kHz |
| 信号処理タイプ |
デジタル |
| 信号記録機能 |
連続的、トリガーされた、トリガー |
| 信号出力形式 |
CSV、Excel、Matlab |
| 信号振幅範囲 |
0-10V |
| 信号互換性 |
Windows、Mac、Linux |
| 信号周波数範囲 |
0-20kHz |
| 信号解像度 |
16ビット |
制御関数
- サインコントロール
- ランダム制御
- 共鳴検索と追跡されたドウェル（RSTD）
- 古典的なショック
- 多変数制御
分析機能
- THD（総高調波歪み）検出
- データ記録
- FFT分析
- SRS（ショック応答スペクトル）分析
- FRF（周波数応答関数）
- 滝ビュー
- 信号計算と編集
- Word/PDFテストレポート生成
- 電子メール報告機能
- オフライン視聴
ハードウェア仕様
| パラメーター |
仕様 |
| 入力チャネル |
1-2チャネル（BNCコネクタ） |
| 入力解決 |
24ビットADC |
| 入力ダイナミックレンジ |
135dB |
| SNR |
> 100dB |
| 出力チャネル |
1ドライブチャネル（BNCコネクタ） |
| 出力解像度 |
24ビットDAC |
| マックス。サンプリングレート |
51.2kHz |
| 出力電圧範囲 |
±10vpk |
物理仕様
- 寸法：290×210×60 mm
- 重量：2.6 kg
- フロントパネルのインジケーター：電源、準備ができた、コントロールステータスLED
- 緊急停止（中止）ボタン
- 作業温度：-30°C〜70°C
- 湿度：5％から95％RH（非凝縮）
- 消費電力：10W
- 電源：90-280VAC（50-60Hz）
- エンクロージャー評価：IP42
モデル比較
| 特徴 |
JQVT-9002 |
JQVT-9004/9008 |
JQVT-9016 |
| 入力チャネル |
2×BNC |
4または8×BNC |
16×BNC |
| 出力チャネル |
1×BNC、1ドライブ |
2×BNC、1ドライブ、1 Aux |
- |
| 寸法 |
290×210×60mm |
390×280×60mm |
435×280×60mm |
| 重さ |
2.6 kg |
4.2 kg |
5.0 kg |
コンプライアンスと標準
- 抗振動：IEC 68-2-6、GB/T 6587-2012 Standard II
- インパクト抗：IEC 60068-2-27、GB/T 6587-2012 Standard II
- EMC：EN 55022：2010、EN 55024：2010
- 安全性：EN 61010-1第3版
- CEマーキングに準拠
