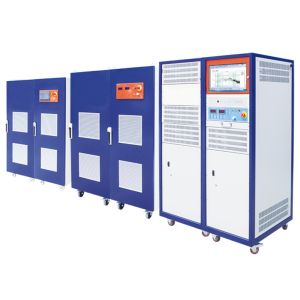

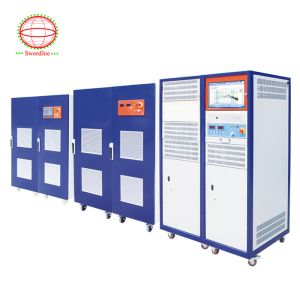

正弦波試験 ランダム試験 クラシック衝撃 RSTD振動コントローラー
JQVT-9008シリーズのデジタル振動コントローラーは、2チャンネルからマルチチャンネルのデータ収集と信号分析に効率的なソリューションを提供する、費用対効果の高いコントローラーです。このシリーズのコントローラーは、国際的に高度なDSPフレームワークとアルゴリズム、32ビット浮動小数点450 MHz DSPプロセッサ、高性能24ビットADC、最大135dBのダイナミックレンジを使用しており、データ収集の精度を保証します。コントローラーとホストコンピューターは、高速標準イーサネットを介して接続され、プラグアンドプレイで、ドライバーをインストールする必要はありません。高度なフローティング設計と伝導ファンレス冷却技術により、システムノイズフロアが大幅に低減され、さまざまな干渉が軽減されます。Windowsグラフィカルインターフェースに基づいた分析ソフトウェアは、使いやすく、操作も簡単です。
高性能
確率制御のダイナミックレンジは90 dB以上です。正弦波制御可能な周波数範囲は最大10000 Hz、ランダム制御可能な周波数範囲は最大18750 Hzです。最大6400ラインのランダムテスト分析。
高い安全性
制御信号のオープンループ検出、RMS中断、制限ライン検査、ドライブ制限、シェーカー制限、非常停止ボタンなど、20以上の安全検査とインターロック設定により、テスター、テストピース、および機器の振動の安全性を最大限に確保します。チャンネルRMS/ピーク中断機能。制御チャンネルまたは監視チャンネルに関係なく、各入力チャンネルは異なる中断値を個別に設定できます。テスト制御プロセス中に、入力が中断値を超えると、テストは直ちに中断され、シェーカーシステムとテストピースを損傷から効果的に保護します。
|
モデル |
JQVT-9002 |
JQVT-9004/9008 |
JQVT-9016 |
|
入力チャンネル |
2×BNC |
4 or 8×BNC |
16×BNC |
|
出力チャンネル |
1×BNC、1つのドライブ |
2×BNC、1つのドライブ、1つのAUX |
|
|
入力モード |
AC/DC（シングルエンド）、AC/DC（差動）、EPE、チャージ、TEDS |
||
|
デジタルI/O |
8ビット入力、8ビット出力 |
||
|
ADC&DAC |
24ビット、チャンネルあたり独立 |
||
|
範囲 |
電圧：±10V、±1V、±0.1V;チャージ：±10000pC、±1000p0、±100pC |
||
|
信号対雑音比 |
>100dB |
||
|
チャンネルマッチング |
振幅比±0.05dB、位相差±0.5度（1Hz〜20kHz） |
||
|
サイズ |
290*210°60mm |
390*280*60mm |
435*280*60mm |
|
重量 |
2.6 kg |
4.2kg |
5.0kg |
|
冷却方法 |
伝導ファンレス冷却 |
||
|
通信インターフェース |
高速標準イーサネットインターフェース/USB |
||
|
ソフトウェア動作環境 |
ランダム、正弦波、クラシック衝撃、共振検索と保持（オプションの右側機能） |
ランダム、正弦波、クラシック衝撃、共振検索と保持、過渡衝撃、衝撃応答スペクトル、過渡キャプチャ、サインプラスランダム、ランダムプラスランダム、サインプラスランダムプラスランダム、サインプラスサイン、長期波形再現 |
|
