EV電池 電動振動試験機械システム
基本規格
| 属性 |
価値 |
| 頻度 |
2000Hz |
| シヌス力 |
3kN / 300kg / 674.43ポンド |
| ランダムな力 |
3kN / 300kg / 674.43ポンド |
| 衝撃力 |
6kN / 600kg / 1348.86lbf オーバーライン |
| チャンネル |
2/4/8/16 |
| 最大加速 |
100g |
| 最大移動量 |
100mm (4") / 76mm (3") / 51mm (2") |
| 最大負荷 |
120kg |
| 移動部品の質量 |
3kg |
| 装甲器具の直径 |
150mm |
システム説明
空気冷却式連続振動試験システムには,シェイカーのボディ,アンプ,空気冷却システム (または水冷却システム),スリップテーブル,ヘッド拡張テーブル,ソフトウェア (信号源) が含まれる.このシステムはシナステストを実行します3kNから70kNまでの容量を持つ空気冷却シェイカーの場合.
申請
航空,航空宇宙,兵器,船舶,通信,自動車,電子機器,家電,軍事アプリケーションなどに広く使用されています.総合的な試験のために気候室と組み合わせることができます..
システム の 利点
- 空間効率のためにコンパクトな寸法
- 安定性のために底部を伸ばす
- 全面的な安全保護システム
- シンプルな制御インターフェース
- 簡単な保守手順
- 汎用的なテスト能力
テクニカル仕様
シェイカーのモデル:JQA-031-150
周波数範囲:5~4500 Hz
定数サイナス力:3 KN
衝撃力4/6* KN
マックス 加速:980 m/s2
マックス 速度2m/s
マックス 移動:25mm p-p
マックス 負荷120kg
振動隔離周波数3 Hz
振動テーブル タイプ:JQ-03
移動部品の重量:3kg
装甲器具の直径:150mm
許容される異常モメント:196 N·m
外側の寸法 (W×H×D):720×660×540mm
シャイカーの重量:454kg
パワーアンプモデル:PA-3
マックス 出力:3KVA
増幅器のサイズ (W×H×D):550×950×850 mm
パワーアンプの重量:230kg
パワーアンプの作業モデル:スイッチ
システムの電源消費量:5KVA
冷却方法:強制冷却
ファンのモデル:FJ-1000
定数流量:20 m3/min
定数風圧:3.5 kPa
ファンパワー:4KW

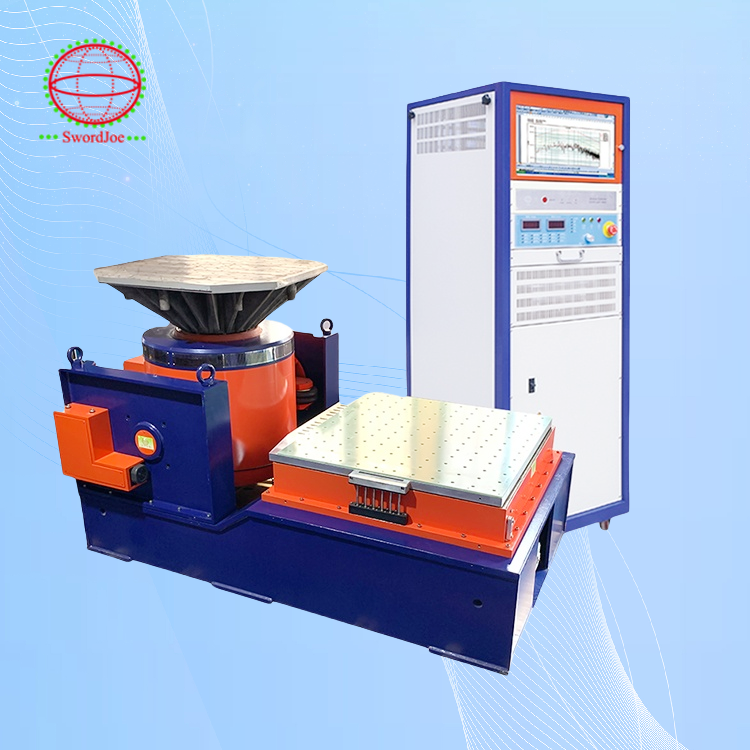

製品画像
