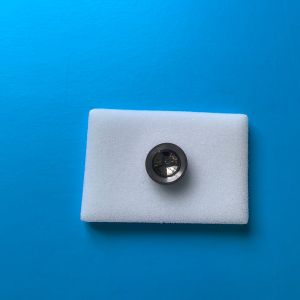

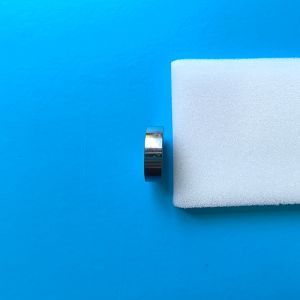

精密 タングメン カービッド 滑らかな 円形 弧 と 切る
製品概要
ワルフタンカービッド (WC-Co) 型は,ベース材料としてワルフタンカービッドと結合剤としてコバルトで構成された硬合金型である.金属のスタンプ,描画,申請書を作成する主要な特徴は:
- 超高硬さ(≥90HRA) 耐磨性により鋼模具をはるかに上回る
- 高温耐性(動作温度600°C+まで),高速連続加工に適している.
- 寿命が延びる常規型より5~10倍長く,停止時間を短縮します
- 精度性能精度に最適ですコンポーネント (電気コネクタ,マイクロベアリングなど)
典型的な用途
- 金属製画機: ステンレス鋼,銅合金等を深深に引くため
- スタンピング・マース:高硬度材料 (例えば,シリコン鋼,チタン合金) の精密ブランキング
- 冷凍鍛造型: ボルト/ナッツ冷凍加工
- 専門産業:航空宇宙エンジン部品,医療機器の製造
製品 の 利点
- カスタムデザイン: 非標準的な空洞幾何をサポートする.
- 表面処理: 任意の鏡磨き (Ra≤0.05μm) または摩擦を軽減するためのコーティング (TiN,DLC)
- 構造最適化: プレストレストリングの設計は,高ストレスの下での破裂を防ぎます.
機械加工 の 課題: 精密 な 凸弧 製造
1重要な困難
- 硬い材料の加工タングメンカルビッドの硬さ (ダイヤモンドに近い) は,道具の快速な磨きを引き起こす.
- 弧の精度要求: 狭い半径の許容量 (±0.005mm) と表面塗装 (Ra≤0.1μm)
- 複雑な幾何学: 深い空洞や多半径の移行 (例えば,フィレット) は,道具の振動/切片を誘発する.
2解決策
- 専門プロセス:
- スローワイヤEDM (roughing): Ø0.03mmのモリブデンワイヤを使用し,精度±0.002mm;
- EDMの沈み (仕上げ): 多軸加工付きのカスタム銅/グラフィット電極
- ダイヤモンド磨き (最終): 樹脂結合ダイヤモンドホイール,入力速度 ≤1μm/パス.
- 補助技術:
- 3Dスキャン検査: 経路修正のためのリアルタイムCADモデルの比較
- ストレス緩和熱処理: 加工後の変形を防ぐ.
3品質管理
- 寸法検査: CMM全プロフィールスキャン
- 表面の整合性: マイクロクラック検出のための白光干渉測定
- 生涯試験: シミュレーションされた作業疲労試験.
