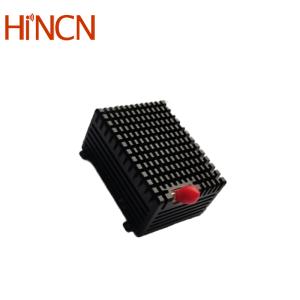

CVBS AV リンク マイクロウェーブ UAV ビデオトランスミッター
主要 な 特徴
- 高度に統合されたモジュール設計のコンパクトサイズ
- COFDM モジュレーションとH.265コーディング技術を組み合わせる
- 一つのアナログビデオ信号と1つの単方向データ (最大230400bps) を同時に送信する
- 超低レイテンシー (端から端まで ≤120ms)
- 総合的な通信のための優れた振動性能
- 高速移動中 (最大600km/h) 高速通信を維持する
- 耐久性のあるアルミ殻と衝撃と衝撃抵抗のためのラジエータ設計
- 印象的な伝達距離: ≥3 km (NLOS), ≥30 km (理想条件),最大100 km (クリーンEM環境)
- 完全にカスタマイズ可能な構成が利用可能
テクニカル仕様
| 属性 |
価値 |
| モデル番号 |
HC-S5 |
| モジュレーション |
COFDM |
| 動作電圧 |
DC11V~DC18V |
| 暗号化 |
AES128 |
| 入力ビデオ形式 |
CVBS:NTSC/PAL |
| ビデオ・エンコーディング形式 |
Hさん265 |
| ビートレート |
1200kbs~2000kbs |
| 周波数範囲 |
170~2900MHz調節可能 (100KHzステップ) |
| サイズ |
メインボード: 50×35×10mm 送信機: 67×48×23mm |
| 体重 |
メインボード ≤15g,トランスミッター ≤85g (2W出力) |
申請
このUAVビデオトランスミッタは 公共安全保障とセキュリティ検査部門による 技術的な偵察と証拠収集のために設計されています優れた difraktion性能と反干渉能力により,低空高速UAVドローンとUGV機器でワイヤレスビデオ送信に最適です.
トランスミッション距離と高さ
技術仕様図
COFDM受信機とメインストーブをマッチングする
