OEM AES256 Wireless COFDM Video TransmitterモジュールHDMIとAVビデオ入力
重要な機能
- 非表示のワイヤレスビデオ伝送のためのCOFDM変調技術
- H265/H264ビデオエンコード複数のビデオ形式をサポートします
- 2チャンネルビデオの圧縮と送信を備えたHDMIおよびAVビデオ入力
- データセキュリティのための軍用グレードAES256暗号化
- 最大800km/hまでの高速モバイルトランスミッションをサポートします。これは、UAVドローンアプリケーションに最適です
製品属性
| ワイヤレス変調 |
cofdm（dvb-t） |
| ビデオエンコーディング |
H265/H264 |
| RFパワー |
-5dbmから-5dbm |
| ビデオ入力 |
HDまたはSD |
| 入力電圧 |
7〜24VDC |
| 温度範囲 |
-40°〜 +85°C |
概要

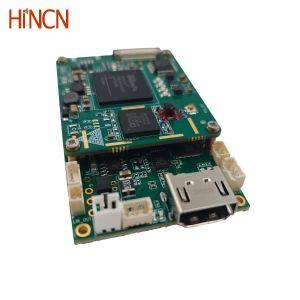

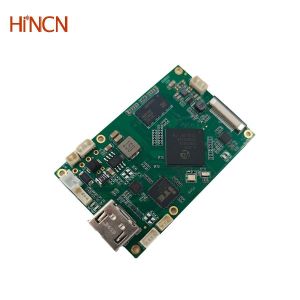

このCOFDMトランスミッターモジュールは、COFDM変調テクノロジーを備えたHDMI/AV入力と、高速モーションと低遅延の非視線（NLOS）ビデオ伝送用のH.265/H.264エンコードを備えています。モジュールは、フラットケーブルで接続された2つのボード（ビデオコーデックエンコーダボードとCOFDM変調ボード）で構成され、1つの透明なトランスミッションUARTインターフェイスが含まれています。
技術仕様
| 入力/出力インターフェイス |
| HDビデオ入力 |
HDMI、HDMIタイプAコネクタ |
| 複合ビデオ入力 |
4pin ph1.5mmコネクタ（CVBSアナログオーディオビデオ入力） |
| UARTデータ |
3pin 1.5mmピッチコネクタ、デフォルトのTTL3.3Vレベル（RS232レベルオプション） |
| UARTコントロール |
4pin ph1.5mmコネクタ、TTL3.3V（パラメーター構成ボード、PC、またはホストコンピューターと互換性があります） |
| 電源入力 |
2ピンPh2.0mmコネクタ（12V電源） |
| RF出力 |
IPEX |
| COFDMワイヤレス変調伝送 |
| ワイヤレス変調 |
cofdm（dvb-t） |
| ifftモード |
2k |
| ワイヤレス帯域幅 |
1MHz〜8MHz調整可能、1kHzステップ前進 |
| FEC |
1/2、2/3、3/4、5/6、7/8 |
| ガード間隔 |
1/32、1/16、1/8、1/4 |
| 星座 |
QPSK、16Qam、64Qam |
| ワイヤレスコードストリーム |
0.5mbpsから31.67mbps |
| RF仕様 |
| 周波数帯域 |
200MHz〜2300MHz（特別な製造で利用できる他のバンド） |
| チューニングステップサイズ |
1kHz |
| 出力 |
-93dbmから-5dbmまで構成可能（周波数依存） |
| オーディオおよびビデオ処理 |
| サポートされているビデオ入力 |
デフォルトのシングルチャネル（HDまたはSD、自動検出）。オプションのデュアルビデオ入力同時エンコード |
| サポートされているビデオ形式 |
1080@60p/50p/30p/25p/24p/60i/50i/30i、720@60p/50p/30p、720*480 60i（ntsc）、720*576 50i（pal） |
| ビデオエンコーディング |
H265/H264 |
| オーディオ入力 |
HDMI埋め込みオーディオまたはアナログオーディオ（マイクイン/ラインイン） |
| オーディオ形式 |
AAC、16ビット、ステレオ、32kbps |
| 暗号化 |
AES256 |
| 遅延 |
H265：200〜250 ms; H264：50〜130ミリ秒 |
| 監視と制御 |
制御uartを介した構成パネルまたは他のデバイスを介して構成可能 |
| 環境仕様 |
| 動作温度 |
0°〜 +70°C（オプション：-40°〜 +85°C） |
| 保管温度 |
-40°〜 +85°C |
| 物理仕様 |
| 寸法 |
70×45×14mm（コネクタを除く） |
| 電力要件 |
| 入力電圧 |
7〜24VDC |
| 消費電力 |
<340ma@12v |
