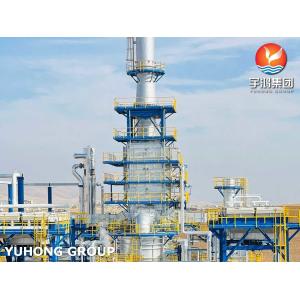

API 560,ISO 13705 石油精製工場の使用のための燃焼式ヒーター
API 560:この規格は,設計,材料,製造,検査,
発送の試験,準備,一般精製工場用熱機,空気予熱機 (APH),扇風機,燃焼器の設置
API 530:石油精製工場における燃焼式ヒーター管の厚さの計算
ASME ボイルr 圧力容器コード 第8節 圧力容器
ASTM A192:高圧使用のためのシームレス炭素鋼ボイラーチューブに関する標準仕様
ASTM A209:縫合のない炭素・モリブデン合金鋼ボイラーと超熱管の標準仕様
ASTM A210:中型炭素鋼のシームレスボイラーと超熱管の標準仕様
ASTM A213:縫合のないフェリティックとオースティニティック合金鋼ボイラー,超熱機,熱交換管の標準仕様.
ASTMB407:ニッケル・アイアン・クロム合金無縫パイプとチューブの標準仕様
| 燃焼式ヒーターの部品 |
| 燃焼式ヒーターは以下のもので構成される. |
| ケース |
| チューブ |
| 戻り曲線 |
| 管の支柱 |
| 燃焼器 |
| APH/SAPH |
| ID&FD扇風機 |
| パイロット |
| 放射,シールド,およびコンベクションゾーン |
| 導管 |
| 減圧器 |
| スタック |
| 耐火性 |
| ローバー/空気レジスタ |
| 暖房機タイプ | |
| 1 | トップと真空暖房機 |
| 2 | 原子炉の充電熱機 |
| 3 | コラム・リボイラー・ヒーター |
| 4 | スプリッター・リボイラー・ヒーター |
| 5 | 安定器 リボイラーヒーター |
| 6 | フラクタショナー・リボイラー・ヒーター |
| 7 | ホットオイルヒーター |
| 8 | 水処理式ヒーター |
| 9 | 水素脱硫熱機 |
| 10 | 水精製機の暖房機 |
| 11 | カタリティカル・リフォーム・ヒーター |
| 12 | 液体触媒式クラッキングヒーター |
| 13 | 粘着を断ち切るヒーター |
| 14 | リゲネレーションガスヒーター |
| 15 | 蒸気スーパーヒーター |
自然の流れ熱熱器の最も一般的な設計で,風扇が空気流を生成する必要はありません.この方法では,暖房内のガス密度は,周囲の空気と比べると低いため,水面から上へと流れていく浮気力を生み出します.この現象は"スタック効果"とも呼ばれ,下から (燃焼器の入口) 空気を吸い込み,火熱器の最高点であるスタック出口を通って燃焼物質を排出します.空気流の強さは,ヒーター内のガス温度と,その高さに依存します..
強制徴兵: この方法では,風扇を使用して周囲から空気を抽出し,バーナー入口に導きます.このシステムで使用される風扇はFD風扇 (強制抽出風扇) と呼ばれます.
誘発された抽出: 誘導式熱気付きの熱熱器では,扇風機が熱器の出口から空気を吸い出し,大気中に通気させます.この場合使用する扇風機はID扇風機と呼ばれます.
バランスのとれた草案: これらの熱熱器では,FD扇風機が入口に設置され,ID扇風機が出口に設置され,両扇風機が熱器を通してガスと空気の移動を支援します.
