酸ガスの熱交換器 TEMA BEMクラスR,API 660,ISO 15547-1 精製工場の予熱装置
ユホン工業機器の製造および供給において,熱交換機,燃焼式ヒーター,エアクーラー,および関連部品を専門とする世界的に認められたリーダーです.何十年ものエンジニアリングの専門知識とイノベーションへのコミットメント国際的な最高水準を満たす製品を提供しています.酸ガスの熱交換器 TEMA BEMクラスRこの熱交換器は,高効率の熱伝送のために設計されています.ASME規格頑丈な構造で 要求の高い環境に最適です
1概要酸ガスの熱交換器 TEMA BEMクラスR

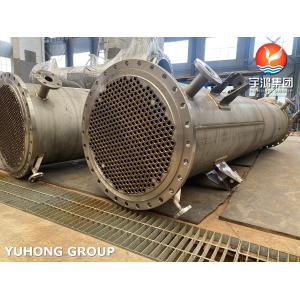

固定型シェル・チューブ熱交換機固定ヘッド設計では,チューブシートはシェルに溶接され,頑丈で耐久性のある構造を提供.BEM タイプ単通路設計と効率的な熱伝送能力で知られる.
主要な特徴酸ガスの熱交換器 TEMA BEMクラスR
シンプル な 建築:
管束は殻に固定され,コンパクトで頑丈なデザインになります.
効率 的 な 熱 移転:
シングルパスまたはマルチパス構成により,流体間の最適な熱交換が保証されます.
幅広い操作範囲:
高圧および高温の用途に適しています
維持費 の 低さ:
移動する部品が少なくなるので 頻繁に保守する必要は減ります
費用 効率:
固定設計は,一般的には浮き頭やUチューブ設計と比較して安価です.
2.酸ガスの熱交換器 TEMA BEMクラスR構成
についてBEM タイプ熱交換器の特殊な設計を表す.TEMA (チューブル交換器メーカー協会)この構成は以下の特徴を有する.
B について: 固定頭部にキャップ (取り外せる蓋) を付けます.
E について: シンプルな円筒形の単通用シェル.
M について: 両端に固定された管のシート.
利点酸ガスの熱交換器 TEMA BEMクラスR
清掃 の 容易 性:
切断可能なキャップにより,チューブバンドルの清掃と検査が容易になります.
コンパクト デザイン:
空間が限られている装置に最適です
効率的な流体流量:
シングルパス設計により 圧力が減少しながら 熱伝達の効率を最大化します
この配置は,殻側液体が清潔で頻繁に清掃する必要がないアプリケーションに特に適しています.
3材料の仕様酸ガスの熱交換器 TEMA BEMクラスR
酸ガスの熱交換機高温環境で優れた耐腐蝕性,高強度,優れた性能を提供するシームレスなオーステニティックステンレス鋼管が必要です耐久性や様々な化学物質に耐性があるため,熱交換機に広く使用されています.
SA213 TP316の化学組成
|
エレメント |
構成 (%) |
|---|---|
|
炭素 (C) |
≤0.03 |
|
マンガン (Mn) |
≤ 200 |
|
リンゴ (P) |
≤0.045 |
|
硫黄 (S) |
≤0.030 |
|
シリコン (Si) |
≤0.75 |
|
クロム (Cr) |
16.001800 |
|
ニッケル (Ni) |
10.00 ¥1400 |
|
モリブデン (Mo) |
20.00300 |
SA213 TP316の機械特性
|
資産 |
価値 |
|---|---|
|
張力強度 |
≥ 515 MPa (75,000 psi) |
|
生産力 |
≥205 MPa (30,000 psi) |
|
伸縮 |
≥ 35% |
|
硬さ |
≤ 90 HRB |
モリブデンが加えられることで,穴と裂け目の腐食に対する材料の耐性が向上し,塩化物を含む厳しい環境に適しています.
4ASME規格とRクラス設計
私たちのSA213 TP316 固定型シェル・チューブプレート熱交換器設計および製造は,ASME (アメリカ機械技術者協会)設備が厳格な安全性,品質,性能要件を満たすことを保証します.
クラスRの熱交換機
についてクラスR定義はAPI 660精製工場で使用される熱交換器には適用されます.これらの交換器は高圧および高温アプリケーションのために設計されており,重要なプロセスにおける信頼性の高いパフォーマンスを保証します.
5固定型シェルとチューブ式熱交換器の用途
についてSA213 TP316 固定型シェル・チューブプレート熱交換器 BEMタイプ Rクラス効率性,耐久性,国際基準の遵守により,以下のような用途に適しています.
主要な応用分野
石油化学産業:
精製工場で炭化水素を冷やしたり加熱したりするために使われます
通常は原油蒸留装置や触媒リフォーム機で使用される.
化学加工:
化学工場の熱回収と温度制御用
腐食性のある液体や 厳しい作業環境に最適です
発電:
発電所の蒸気コンデンサーと給水給湯器
原子力発電所,熱発電所,複合サイクル発電所で使用されています
石油・ガス産業:
海上プラットフォームやガス処理施設の熱交換機
天然ガスの液化・圧縮システムに適しています
医薬品産業:
精密なプロセス温度を維持するための衛生用熱交換器
CIP (クリーン・イン・ポジション) システムに最適です
食品・飲料産業:
パステル化,不妊化,温度制御のプロセスに使用される.
衛生基準の遵守を保証する
HVACシステム:
商業・産業用建物における大規模な冷却・暖房システム
