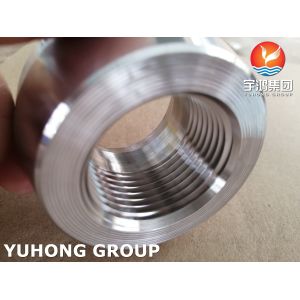

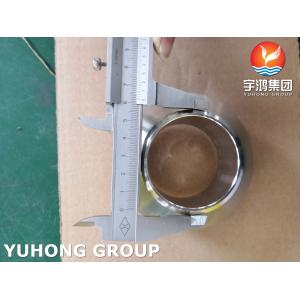

NPTのステンレス鋼適切なASTM A182 F304 Threadolet MSS SP-97
threadoletは何であるか。
threadoletは糸を通って枝管に接続することである主な違いを用いるweldoletと丁度同じである。weldoletに関するthreadoletのもう一つの相違は大いに低圧および小さい直径との適用で使用されるという事実である。
この接続の種類の糸はASME B1.20.1の指定に従ってNPTのタイプ一般にである。
threadoletの指定:
| サイズ | 1/8" - 4"/DN6 - DN100 |
| 圧力 | 3000lbs/6000lbs |
| 製造の標準 | MSS SP-97 |
| 炭素鋼 | ASTM A105、20# |
| 低温の鋼鉄 | ASTM A350 LF2、16Mn |
| 合金鋼 | ASTM A182 F11/F12/F5/F9/F91/F92 |
| ステンレス鋼 | ASTM A182 F304/304L/304H、316/316L、310S、317,347,904L |
| 複式アパートの鋼鉄 | ASTM A182 F51、F53、F44 |
参照された重量の図表:
| 枝わずかなサイズ | THRD Outler | ||
| DN | NPS | 3000 | 6000 |
| 6 | 1/8 | 0.05 | - |
| 8 | 1/4 | 0.05 | - |
| 10 | 3/8 | 0.09 | - |
| 15 | 1/2 | 0.17 | 0.32 |
| 20 | 3/4 | 0.22 | 0.47 |
| 25 | 1 | 0.43 | 0.65 |
| 32 | 1つの¼ | 0.61 | 0.96 |
| 40 | 1つの½ | 0.69 | 1.28 |
| 50 | 2 | 1.10 | 2.15 |
| 65 | 2 ½ | 1.52 | - |
| 80 | 3 | 2.50 | - |
| 100 | 4 | 4.10 | - |
MSS SP-97 Threadolet次元
|
枝わずかなサイズ |
長さ |
付属品のOD |
枝の端にOD |
糸の長さ |
穴Dia.を切りなさい。 |
|||||
|
DN |
NPS |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
|
|
6 |
1/8 |
19 |
|
27 |
|
22 |
|
6.7 |
16 |
|
|
8 |
1/4 |
19 |
|
27 |
|
22 |
|
10.2 |
16 |
|
|
10 |
3/8 |
21 |
|
30 |
|
25 |
|
10.4 |
19 |
|
|
15 |
1/2 |
25 |
32 |
38 |
45 |
33 |
42 |
13.6 |
24 |
19 |
|
20 |
3/4 |
27 |
37 |
47 |
52 |
39 |
48 |
13.9 |
30 |
25 |
|
25 |
1 |
33 |
40 |
56 |
63 |
48 |
58 |
17.3 |
36 |
33 |
|
32 |
1 1/4 |
33 |
41 |
66 |
72 |
58 |
67 |
18 |
45 |
38 |
|
40 |
1 1/2 |
35 |
43 |
75 |
83 |
64 |
77 |
18.4 |
51 |
49 |
|
50 |
2 |
38 |
52 |
90 |
104 |
77 |
93 |
19.2 |
65 |
59 |
|
65 |
2 1/2 |
46 |
|
105 |
|
94 |
|
28.9 |
76 |
|
|
80 |
3 |
51 |
|
124 |
|
114 |
|
30.5 |
94 |
|
|
100 |
4 |
57 |
|
154 |
|
140 |
|
33 |
121 |
|
ステンレス鋼のF304同等の等級:
| 標準 | WERKSTOFF NR。 | UNS | JIS | BS | GOST | フランス規格協会 | EN |
| F304 | 1.4301 | S30400 | SU 304 | 304S31 | 08Х18Н10 | Z7CN18 ‐ 09 | X5CrNi18-10 |
F304の化学成分:
| 等級 | C | Mn | P | S | Si | NI | Cr | Fe |
|---|---|---|---|---|---|---|---|---|
| F304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.0 | 8-11 | 18-20 | Bal. |
適用:
Thredoletsは低圧の90度のために配管する枝を使用される。
枝管は動かされた管で溶接されるThredoletでねじで締まる。
通ることはNPTのタイプ一般に、ASME B1.20.1の指定に合致する。
