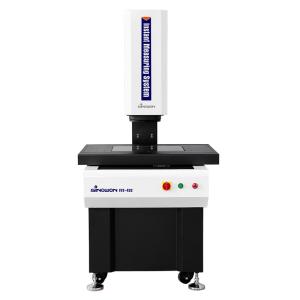

カンチレバー式インスタントビジョン測定システム IVS-542C
製品紹介:
IVSシリーズは、GD&T測定用に開発された、3軸自動電動制御を備えた、カンチレバー型完全自動インスタントビジョン測定機です。自動フォーカス、自動照明制御、ハードウェアとソフトウェアの自動移動を搭載し、線形および幾何学的寸法の測定を迅速かつ正確に行います。
製品の特徴c:
アプリケーション:
仕様:
| 商品 | カンチレバー式インスタントビジョン測定システム | ||||
| モデル | IVS-322 | IVS-432 | |||
| X/Y軸移動距離(mm) | (300*200)mm | (400*300)mm | |||
| 寸法(幅x奥行きx高さ) | (1237*740*1664)mm | (1337*840*1664)mm | |||
| 梱包サイズ | (1400*960*1900)mm | (1500*1060*1900)mm | |||
| 重量 | 380Kg | 600Kg | |||
| Z軸移動距離(mm) | 200mm | ||||
| X/Y/Z-3軸リニアスケール | 輸入リニアスケール分解能：0.5um | ||||
| ガイドモード | 精密リニアガイド、ダブルトラックダブルスライダーガイド。 | ||||
| 操作モード | ジョイスティックコントローラー、マウス操作、自動検出プログラム | ||||
| 耐荷重 | 25Kg以下 | ||||
| 動作環境 |
温度20℃±2℃、湿度範囲<2℃/hr, 湿度30〜80％、振動<0.002g, <15Hz |
||||
| 電源 | AC220V/50Hz; 110V/60Hz | ||||
| 測定ソフトウェア | Geomea | ||||
| カメラ | 1インチ20MピクセルB/Wカメラ | ||||
| デュアルテレセントリックレンズ | ダブルレートデュアルテレセントリックレンズ | ||||
| 倍率 | 0.16X | 0.64X | |||
| 画像測定 | 再現性 | 非移動 | ±1μm | ±0.5μm | |
| 移動 | ±2μm | ±1.5μm | |||
| 精度* | バインディングなし | ±3.9μm | ±2μm | ||
| バインディング | ±7μm | ±4μm | |||
| 作動距離 | 145±2mm | 145±2mm | |||
| テレセントリシティ | 0.02°以下 | 0.02°以下 | |||
| 被写界深度 | 6mm@25 lp/mm | 0.6mm@64 lp/mm | |||
| 視野(mm)(D*H*V) | 1インチ | 82*55*100 | 21*14*25 | ||
| 53*44*69 | 13*11*17 | ||||
| 2/3インチ | |||||
| 解像度 | 20um | 7.8um | |||
| 照明システム | 輪郭 | LED平行輪郭照明 | |||
| 表面 | 0〜255レベル連続調整可能なLED照明 | ||||
製品構成モデルの説明 (IVS-322の例):
| 製品カテゴリ | 2.5D | 2.5D |
| 商品 |
2.5D自動 ビジョン測定機 |
2.5D自動レーザースキャン＆ビジョン 測定機 |
| モデル | IVS-322A | IVS-322C |
| タイプ | A | C |
| 意味 | 光学ズームレンズセンサー | ズームレンズセンサーとレーザーセンサー |
| コンタクトプローブ | なし | なし |
| レーザーモジュール | なし | オムロンレーザー |
インスタントビジョン測定システムモデルと仕様:
| モデル | コード# | モデル | コード# |
| IVS-322A | 502-120G | IVS-432A | 502-120H |
| IVS-322C | 502-320G | IVS-432C | 502-320H |
インスタントビジョン測定システム測定空間ガイドテーブル:
| 移動距離 | モデル | X軸移動距離mm |
Y軸移動距離 mm |
Z軸標準移動距離mm | Z軸最大カスタム移動距離mm |
| 100X100X100 | IVS-111T | 100 | 100 | 100 | ------ |
| 250X150X150 | IVS-2515 | 250 | 150 | 200 | 300 |
| 300X200X200 | IVS-3020 | 300 | 200 | 200 | 400 |
| IVS-322A | 300 | 200 | 200 | 250 | |
| IVS-322C | 300 | 200 | 200 | 250 | |
| 400X300X200 | IVS-432A | 400 | 300 | 200 | 300 |
| IVS-432C | 400 | 300 | 200 | 300 | |
| 300X400X200 | AutoFlash432A | 400 | 300 | 200 | 400 |
| AutoFlash432C | 400 | 300 | 200 | 400 | |
| 400X500X200 | AutoFlash542A | 500 | 400 | 200 | 400 |
| AutoFlash542C | 500 | 400 | 200 | 400 |
その他の移動距離仕様は、お客様のニーズに合わせてカスタマイズできます。
