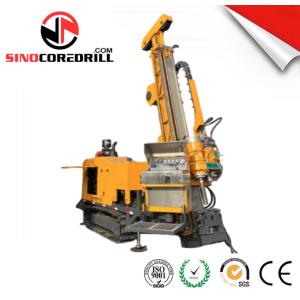

NQ 1650m 革新的なCR15フル油圧式地表コア掘削リグ：掘削の卓越性を再定義
製品の説明：
効率的かつ精密な掘削作業のために設計された、最上位機種であるCR15フル油圧式地表コア掘削リグをご紹介します。この革新的なリグは、優れたパワーと制御を提供する最先端の油圧システムを搭載しており、幅広い掘削用途に最適です。
CR15リグは耐久性と信頼性を重視して構築されており、最も過酷な掘削条件にも耐えうる堅牢な構造を備えています。コンパクトな設計により、輸送とセットアップが容易で、遠隔地やアクセス困難な場所での使用に最適です。鉱物探査、地質調査、または井戸の設置など、CR15はあらゆる作業に対応します。
CR15リグの主な特徴の1つは、スムーズで効率的な操作を保証するフル油圧システムです。このリグは、掘削プロセスを駆動する強力な油圧モーターを搭載しており、迅速かつ正確な掘削のための高いトルクと速度を提供します。この油圧システムは、回転速度や送り圧力などの掘削パラメータを正確に制御することも可能で、オペレーターは特定の要件に合わせて掘削作業を調整できます。
油圧システムに加えて、CR15リグは、その性能と使いやすさを向上させるさまざまな革新的な機能を備えています。このリグは、最大1500メートルの掘削深度に対応するように簡単に調整できる伸縮マストを備えており、多用途な掘削能力を実現します。また、不整地でも掘削作業中の安定性と精度を確保する油圧レベリングシステムも搭載しています。
CR15リグでは安全性が最優先事項であり、オペレーターを保護し、事故を防止するためのさまざまな安全機能を備えています。このリグには、緊急時に作業を迅速に停止するための非常停止ボタンと安全インターロックが装備されています。また、安全で快適な作業環境を提供するオペレーターキャビンも備えており、使いやすく理解しやすい制御システムと監視システムが搭載されています。
CR15フル油圧式地表コア掘削リグは、メンテナンスとサービス性を容易にするように設計されており、日常的なメンテナンス作業を迅速かつ簡単にするアクセス可能なコンポーネントを備えています。これにより、リグの稼働時間を最大化し、修理とサービスのためのダウンタイムを最小限に抑えることができます。
全体として、CR15フル油圧式地表コア掘削リグは、幅広い掘削用途に最適な、多用途で信頼性の高い機器です。その革新的な油圧システム、耐久性のある構造、およびさまざまな安全機能により、最高の性能と効率性を求める掘削専門家にとって最良の選択肢となっています。鉱物探査、地質調査、または井戸の設置など、CR15リグは、仕事を正しく行うためのパワーと精度を備えています。
メインマシンの仕様
|
ディーゼルエンジン |
モデル/排気量 |
WP6G240E330（EU Stage IIIA）/ 6.7L |
||
|
出力/定格RPM |
176 kW（240HP）/ 2200rpm |
|||
|
掘削能力 |
BQ |
2050 m |
HQ |
1350 m |
|
NQ |
1650 m |
PQ |
950 m |
|
|
ドリルヘッド |
回転モーター |
2速油圧モーター |
||
|
RPM |
3段階無段階変更：0〜1250 RPM |
|||
|
ヘッドオープナー |
600 MM |
|||
|
油圧チャック（PQ） |
油圧開閉 243000 Nのアキシャル保持力 |
|||
|
最大トルク |
6200 N·m |
|||
|
保持直径 |
121 mm |
|||
|
スピンドルの最大吊り上げ能力 |
235 kN |
|||
|
最大送り力 |
80 kN |
|||
|
メインホイストの容量 |
巻き上げ速度（シングルワイヤー） |
0〜65 m/min（ベアドラム） |
||
|
巻き上げ力（シングルワイヤー） |
120 kN |
|||
|
鋼線直径 |
20〜22 mm |
|||
|
鋼線長 |
45 m |
|||
|
ワイヤーラインホイストの容量 |
巻き上げ力（シングルワイヤー） |
15 kN（3372 lbf）（ベアドラム） |
||
|
鋼線直径 |
6〜8 mm |
|||
|
鋼線長 |
2200 m |
|||
|
マスト |
マストの高さ |
9.5 m |
||
|
掘削角度 |
水平から45°、垂直90°
|
|||
|
送りストローク |
3700 mm |
|||
|
スリップストローク |
1000 mm |
|||
|
送りプル |
25トン |
|||
|
送りスラスト |
9トン |
|||
|
ロッドプル |
3mまたは6m（9.84フィートまたは19.68フィート） |
|||
|
マッドポンプ |
出力量 |
250 L/min |
||
|
吐出圧力 |
8.0 Mpa |
|||
|
フットクランプ |
クランプ範囲 |
55.5〜118 mm 貫通穴Ф165mm |
||
|
その他 |
重量 |
10.50トン |
||
|
（L × W ×H） 輸送寸法 |
5880×2240×2480mm |
|||
|
輸送方法 |
スチールクローラー |
|||
