180 / 180HC自動機関制御モジュールの発電機はHGM180HCを分けます

1.180/180HC
2.automatically開始
3.8から35ボルト
4.50 - 60のHz

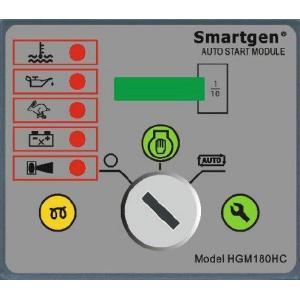

180 / 180HC自動機関制御モジュールの発電機はHGM180HCを分けます


記述

モデル180/180HCは自動機関制御モジュールです。フロント・パネルのLEDによってモジュールが自動的に操作状態および障害状況を示すエンジンを始め、停止するのに使用され自動的にエンジンを締め、エンジン故障を示します。

HGM180HCはLCD時間を数えますHGM180のその基盤を付けました。
操作
HGM180をはじめて使用したら、です必要形成して下さい。モジュールを形成したいと思ったら構成を見て下さい。モジュールの操作はのフロント・パネルに取付けられる三位キー スイッチであります（O）のSTARTandの自動車の位置。『Oで』出力をエネルギーを減らされます置いて下さい。

手操作:

1. 動くためにマニュアルを選んで下さい
2. Depress必須の時間のためのボタンを予備加熱します
3.エンジンを回すために開始を押して下さい
起動ボタンが押され、維持されれば、エンジンの燃料装置は活気づきます。『不安定な』出力それから活気づき、自動的に離れる『は開始』ボタンが解放されるとき始動機モーターはときエンジン火災または作動します。保護待機タイマーはそれから始められます。

自動操作:

1. 自動車を選んで下さい
2。遠隔開始が活発なとき、発電機は自動開始。
（エネルギーを減らすために欠陥で近い）の何れかの操作により次の警報出力を動かすことを引き起こします:
. 低い油圧
. 高いエンジンの温度
. 補助操業停止
. 速度に
これはエンジンから燃料供給を取除き、休むために持って来ます。各警報に自身のLEDの表示器があり、一度それ以上の警報コンディションを受け入れられます活動化させませんでした。単位が『O』の位置へスイッチを回すことによって再調節されるまで警報出力および関連したLEDは活動的に残ります。

速度の保護に
速度の保護に発電機Hzの出力から得られます。終わる頻度回路は前もって調整された頻度レベルが超過すれば発電機Hzの出力を監察し、エンジンをすぐに締めます。この旅行のレベルは50Hzか60Hzにスイッチによってわずかな操作選ばれます（それぞれ57Hzか68Hz旅行）。

回すエンジンの間に少しの間その後保護待機タイマー（10秒）は活発、関連した警報入力禁じられますであり。これはエンジンが通常の実行の状態を始め、達成することを可能にします。タイマーが切れたらモジュールからの正常な保護を提供する入力は可能になります。

充満失敗の警告
充満失敗の警告はまた充満交流発電機でWLターミナルの監視によって提供されます。これは自動車両で合う警告ランプに充満失敗LEDが照らす出力失敗がもし同じような校長を作動させます。モジュールはまたこの関係によって交流発電機の刺激流れを提供します。

指定
DCの供給:連続的な8から35ボルト。
交流発電機の入力範囲:15 - 306VAC （+20%） RMS
交流発電機の入力頻度:評価されるエンジン スピードの50 - 60のHz。
速度に:わずかな頻度+14% （+24%のオーバーシュート）
出力される開始:ソリッド ステート1A肯定的なB+ターミナル
出力される燃料:ソリッド ステート1A肯定的なB+ターミナル
