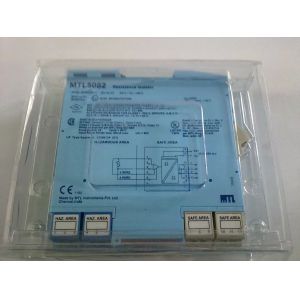

セキュリティ対策をアップグレードする MTL5082 MTL 隔離されたセキュリティバリア 10Ωから400Ω出力範囲
製品仕様
| チャンネル数 |
1つ |
| RTDの所在地 |
ゾーン0,IIC,T4 危険区域Div 1,グループA 危険場所 |
| 抵抗範囲 |
10Ωから400Ω |
| RTD 興奮電流 |
200μA 定数 |
| 出力構成 |
23 つまたは4 つのワイヤー (危険領域端末のために選択されたモードに関係なく) |
| 出力範囲 |
10Ωから400Ω (100μAから5mAの源から) |
製品概要
MTL5082は,2線,3線または4線抵抗温度装置 (RTD) または危険地帯にある他の抵抗装置に接続する.安全なエリアの監視システムへの抵抗を隔離し,繰り返すこのモジュールは,典型的には (ただし,限定的に) Pt100 3ワイヤ RTD と使用するために設計されています.モジュールの上に位置するスイッチは,2ワイヤ,3ワイヤまたは4ワイヤRTD 接続を選択できます.
MTL5082は,RTDアプリケーションで使用するために, 4/20mAの代わりに抵抗入力が好ましいか必要である場合の代替,構成できないMTL5074として検討されるべきである.デザイン は,使いやすさ や 繰り返しやすさ に 注目 さ れ ます装置の安全領域側で接続できるワイヤルの数は,危険領域側で接続できるワイヤルの数から独立します.模組は,オープン・サーキット検出の場合,上級駆動.
