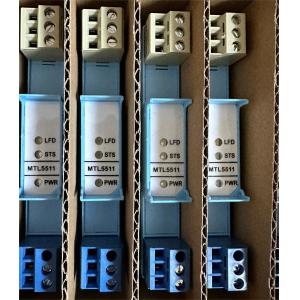

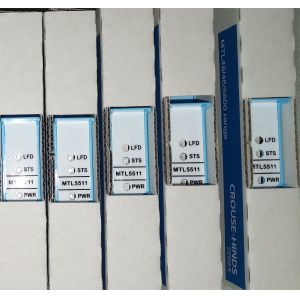

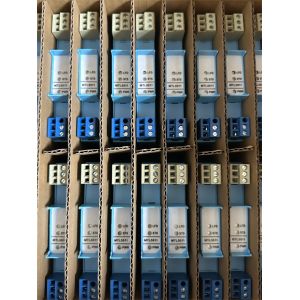

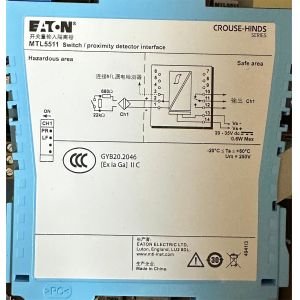

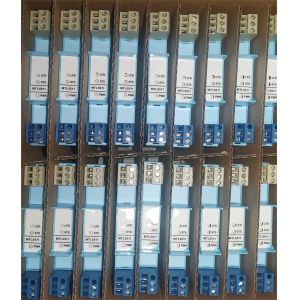

MTL5511 スイッチ近接検出器インターフェース 25mA 24V
主な仕様
| 属性 |
値 |
| チャンネル数 |
1つ |
| 危険場所入力 |
近接検出器（NAMUR）のBS EN60947-5-6:2001規格に準拠した入力 |
| 安全場所出力 |
切換接点付き単極リレー
注：リアクティブ負荷は適切に抑制する必要があります |
| 最大消費電流 |
24Vで25mA |
| ユニット内の消費電力 |
24Vで0.6W |
| LEDインジケーター |
緑：電源表示
黄：チャンネルステータス、出力が励起されたときに点灯
赤：LFD表示、回線障害が検出されたときに点灯
|
製品概要
MTLx511は、危険場所に設置されたスイッチまたは近接検出器によって安全場所の負荷を制御できます。選択すると、フィールド配線における開回路または短絡状態が回線障害検出（LFD）機能によって検出され、モジュールの上面にも表示されます。チャンネルの位相反転はモジュールの側面にあるスイッチで選択され、出力は切換リレー接点によって提供されます。
技術仕様
- スイッチの場所: ゾーン0、IIC、T6危険場所; Div. 1、グループA危険場所
- 近接検出器の場所: ゾーン0、IIC、T4-6危険場所（適切に認証されている場合）; Div. 1、グループA危険場所
- 危険場所入力: 近接検出器（NAMUR）のBS EN60947-5-6:2001規格に準拠
- センサーに印加される電圧: 1kΩ ±10%から7～9V DC
- 入出力特性: 特定の電流しきい値による通常位相動作
- 回線障害検出（LFD）: 明確なLED表示付きのスイッチを介してユーザーが選択可能
- 安全場所出力: 切換接点付き単極リレー（リアクティブ負荷は抑制する必要があります）
