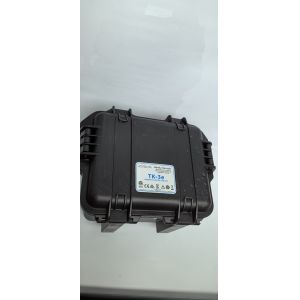

TK-3E Bently Nevada 振動監視システム TK3 近接システムテストキット 177313-01-01-00
製品仕様
| 属性 |
値 |
| 電気 |
95-125 Vac、50/60 Hz、1A以上
190-250 Vac、50/60 Hz、1A以上 |
| 空気 |
最大90 psi (6.2 bar) |
| 振動振幅範囲 |
50 µm～254 µm (2～10ミル) ピークツーピーク |
| スピンドルマイクロメータ範囲 |
0～25.4 mm (0～1000ミル) |
| 物理的サイズ |
299 mm × 248 mm × 195 mm |
| 重量 |
5.22 kg |
| 動作温度範囲 |
0 °C～50 °C |
| 保管温度範囲 |
-18 °C～65 °C |
TK3 近接システムテストキット TK-3E 177313-01-01-00
説明
TK-3 近接システムテストキットは、Bently Nevada モニターを校正するためにシャフトの振動と位置をシミュレートします。モニターの読み出しと近接トランスデューサシステムの動作状態を確認します。適切に校正されたシステムは、トランスデューサの入力と結果として得られるモニターの読み取りが正確であることを保証します。
TK-3 は、取り外し可能なスピンドルマイクロメータアセンブリを使用して、トランスデューサシステムと位置モニターの校正をチェックします。このアセンブリは、5 mm から 19 mm (0.197 インチから 0.75 インチ) までのプローブ直径に対応するユニバーサルプローブマウントを備えています。マウントはプローブを保持し、ユーザーはターゲットを校正された増分でプローブチップに近づけたり遠ざけたりし、電圧計を使用して Proximitor センサーからの出力を記録します。スピンドルマイクロメータアセンブリは、現場での使いやすさのために便利な磁気ベースも備えています。
注文情報
電気駆動 TK-3e
177313-AA-BB-CC
| A: スケール単位 |
|
| 01 |
英語 |
| 02 |
メートル法 |
| B: 電源コードタイプ |
|
| 01 |
アメリカ |
| 02 |
ヨーロッパ |
| 03 |
ブラジル |
| C: 代理店承認 |
|
| 00 |
なし |
空気駆動 TK-3g
177314-AA-BB
| A: スケール単位 |
|
| 01 |
英語 |
| 02 |
メートル法 |
| B: 代理店承認 |
|
| 00 |
なし |
