ESD 腕帯と靴テスト コンボ
4.3インチのタッチスクリーンで 実験室や工場や検査機関向けです
製品仕様
| 属性 |
価値 |
| タイプ |
ほか |
| 特別 な 特徴 |
時間 と 出席 |
| ネットワーク |
Wi-Fi |
| 電源 |
220V,50Hz 20V |
| 通過速度 |
25~30人/分 |
| ESDテスト 抵抗電圧 |
5~12V (標準電源9V,1A) |
| スクリーン表示 |
4.3インチLCD 音声プロンプト |
| 稼動電流 |
300mA |
| 作業温度 |
-10~+60°C |
| 腕帯の範囲 |
750KΩ~10MΩ (±5%の精度) |
| 電気静止シューズ |
750KΩ~100MΩ (±10%の精度) |
入手可能なモデル
3つの構成オプションが利用可能:
1. 壁掛け型
2ターンスティルゲート 設置タイプ
3. エレベータータイプ
テクニカルパラメータ
電気仕様
- 電源: 220V 50HZ
- 抵抗電圧: 5~12V (標準9V,1A)
- 動作電流: 300mA
- 動作温度: -10°C~60°C
- 応答速度:0.5S
- アラームモード: 音声とスクリーンで二重提示
システムパラメータ
腕帯:750KΩ~10MΩ (±5%の精度)
電気静止シューズ:750KΩ~100MΩ (±10%の精度)
テスト結果は色でコードされた指標と音声プロンプトで表示されます.
- 赤色表示:不合格 (靴用R<750KΩまたはR>100MΩ,手首帯用R>10MΩ)
- 緑色表示:パス (R≥750KΩ)
主要 な 特徴
- 9V電源は人間の完全な安全を保証します
- 誘導式試験ボタン - 耐久性があり,損傷に耐える
- 簡単な構造で簡単に転送できる
- 直感的な操作のための声プロンプトのクリアスクリーンディスプレイ
- 速度の高い試験速度で,精度が小数点から2桁まで
- 簡単な検査と保守のためのモジュール式設計
作業原理
テスト装置は,使用者の静的靴と試験ペダル (床から隔離された) の間に伝導回路を形成する.抵抗が指定された範囲内に落ちると,制御区域に入ると安全な静電レベルが確認されますLCDスクリーン付きのスプリットペダル設計は,従来の統合方法と比較して,より速く,より正確なテストを提供します.

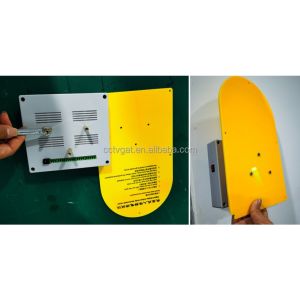

設置ガイド
シンプルな4段階のインストールプロセス:
- バックプレートに装置を固定
- 壁にバックパネルをマウント
- ワイヤル溝で接続ワイヤーを整理
- 足のペダルを固定し,電源を接続
