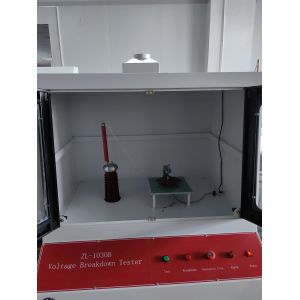

IEC60243 ストレージ断裂テスト
IEC60243電圧断層試験器は,電源周波数と直流電圧条件下で固体隔熱材料の電圧強度試験を総合的にするために設計されています.
申請
主にプラスチック,フィルム,樹脂,ミカ,セラミック,シリカゲル,ガラス,保温漆などの固体保温材料の試験に使用される.空気または液体媒体で測定を行い,電源周波数 (48-62Hz) または対応するDC電圧断裂強度を決定し,電圧持続に耐える.
能力 を 試す
- 連続的な均等ブーストまたはステップアップブースト電圧の適用
- 試料の分解までAC/DC電圧の適用
- 断熱電圧値の測定と断熱強度の計算
- 指定値での電圧耐圧試験のための高速ブースト方法
基準の遵守
IEC60243-1 "固体隔熱材料の電力強度試験方法 - 電源周波数での試験"に適合する.IEC 60243-2 "固体隔熱材料の電力強度試験方法 - 直流電圧試験に対応する",およびASTM D149試験規格の要件
テクニカルパラメータ
| パラメータ |
仕様 |
| 試験電圧 |
AC 0-50 kV,連続調節可能; DC 0-50 kV,連続調節可能 (100KVオプション可) |
| トランスフォーマー容量 |
10KVA |
| 断定電圧 |
0〜50kV |
| スピードを上げる |
6 ポジション: 50, 100, 200, 500, 1000, 2000 (KV/S) |
| 増速規制 |
自動電動の速度制御 |
| 圧力の測定精度 |
≤ 2% |
| 流出電流の選択 |
1〜20mA |
| 試験方法 |
DC試験,AC試験 |
| ブーストモード |
プログラム制御の自動ブースト |
| 電力周波数 |
50Hz シヌス波 |
| 電源 |
AC220V 50/60Hz |
| サイズ |
1400 * 1040 * 1500 mm (L * W * H) |
| 体重 |
200キロ |
