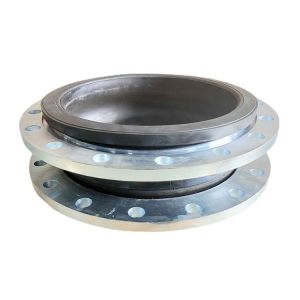

EPDM単球ゴム拡張関節 振動吸収のための柔軟なパイプコネクタ
EPDMゴムベロー補償器は,単球形ゴム拡張関節で,パイプシステムの重要な部品です.各種の動きに対応し,システムの整合性を保護するために設計された.
シングル・スフィア・デザイン: シングル・スフィア・ゴム・ボディを形づくった風船の形を表す.
固有の強度:球状の形は,内部圧力がすべての方向に均等に分布しているため,スロールアーチタイプよりも固有の強度が高いと考えられます.トルブランスや沈殿物の蓄積を減らす.
長半径弧:長半径の輪郭は堆積物蓄積を防止し,スピル弧関節と比較して,低気圧と気圧低下を引き起こす.
強化:ゴムベローは,通常,ゴム層内に埋め込まれた合成ポリエステルまたはナイロンタイヤコード,時には鋼鉄ワイヤーで強化されます.この補強材は,圧力の容量と全体的な耐久性を高めますストレスを均等に分布します
フローティングフレンズ:多くの単球型設計は,浮遊金属フレンズ (例えば炭素鋼,ステンレス鋼) を搭載しており,ペアリングパイプフレンズと簡単にインストールおよび並べることができます.
ゴム製の密封面は,しばしば追加の密封器の必要性を排除します.
| はい | 名前 | 材料 |
| 1 | 外ゴム | NR,EPDM,NBR,FKMなど |
| 2 | 内部のゴム | NR,EPDM,NBR,FKMなど |
| 3 | フレーム | ナイロンコードの織物 |
| 4 | フレンズ | 鉄鋼 鋼鉄 鋼鉄 鋼鉄 鋼鉄 鋼鉄 |
| 動作状態 | |
| 作業温度 | -30°C~150°C |
| 作業圧 | 6~25bars (PN6-PN25) |
| 試験圧力 | 1作業圧の5倍 |
| 爆発圧 | 作業圧の2倍 |
| 適用されるメディア | 家用水,下水,海水,酸,アルカリ,泥など |
移動補償:
軸移動:パイプの軸に沿った圧縮と長さ
横の動き:横から横に曲がる
角移動:角を曲げている
振動とノイズ削減:ゴム材と設計は,ポンプやモーターによって発生する振動を効果的に抑制し,衝撃を吸収し,騒音伝達を軽減し,パイプを磨きから保護します.
調整不良に対する補償:設置中に小規模なパイプの不整列を補うことができるか.
製品ストック
応用:
単球形設計のEPDMゴムベロー補償機は,以下を含む様々な産業およびシステムで広く使用されています.
水と排水処理流体輸送管に使用され,システムの振動と動きを制御する. EPDMは水や特定の化学物質に耐性があるため,これらの用途に適しています.
ポンプ システム: ポンプ や コンプレッサー の 近く に 設置 さ れ て 振動 を 吸収 し,管 管 の 完全 性 を 保護 し,騒音 を 軽減 する.
発電:特に蒸気や再生可能エネルギーを利用する発電所で 高温蒸気と冷却システムにおける熱膨張を管理するために
工業用機器:機械を汚染物や機械的磨損から保護する,特に化学物質,塵,振動にさらされた環境で.例えばポンプとバルブ保護,製造施設における塵の蓄積から保護する設備.
水道ネットワーク:水と排水システムに水密封装置を設置し,長期的な信頼性を確保する.
