ZED-F9P-05B RTKモジュールボード、内蔵RM3100コンパス
高精度GNSS/GPS受信機開発ボード
測量、マッピング、ナビゲーション用途向けの、マルチGNSS対応と高精度測位機能を備えたプロフェッショナルグレードのZED-F9P RTK GPS開発ボードです。
タイプ: GPSモジュール開発ボード
ブランド: OTW
チップセット: UBLOX
原産国: 中国
主な特徴
- マルチGNSS対応：GPS+GLONASS+GALILEO+BDS+QZSS+SBAS
- センチメートルレベルの精度を実現する統合RTKアルゴリズム
- コンパクトサイズ：35mm × 35mm × 15mm
- 広い電圧範囲：3.6V～6.0V（標準5V）
- 低消費電力：80 mA @5V
- 高い更新レート：1Hz～20Hz（デフォルト1Hz）
- 過酷な条件下での堅牢な性能（-40℃～85℃）
技術仕様
| パラメータ |
仕様 |
| 受信機タイプ |
GPS：L1C/A L2C
GLONASS：L1OF L2OF
Galileo：E1-B/C E5b
BeiDou：B1I B2I
QZSS：L1C/A L2C
SBAS：WAAS、EGNOS、MSAS、GAGAN、SouthPAN |
| 精度 |
0.01 m + 1 ppm CEP |
| 起動時間 |
コールドスタート：平均24秒
ホットスタート：平均2秒 |
| 感度 |
追跡：-167dbm
捕捉：-160dbm
コールドスタート：-148dBm
ホットスタート：-157dbm |
| 動作限界 |
最大高度：50000m
最高速度：500 m/s
最大加速度：≤4G |
| 環境 |
動作温度：-40℃～85℃
保管温度：-40℃～105℃
湿度：5%～95% 結露しないこと |
製品画像

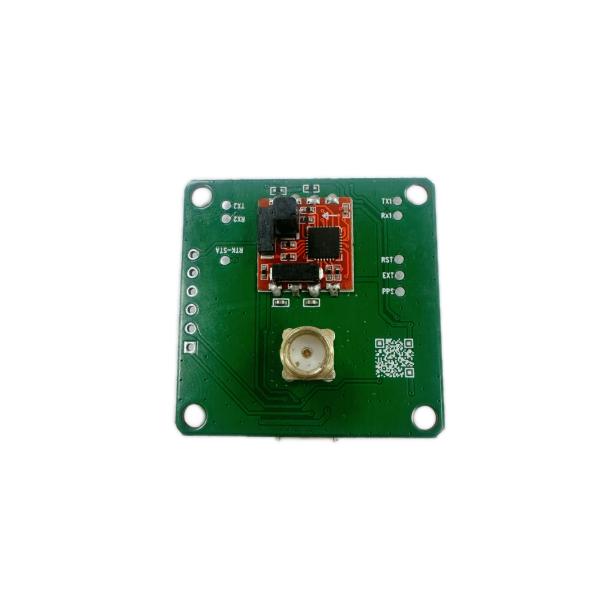

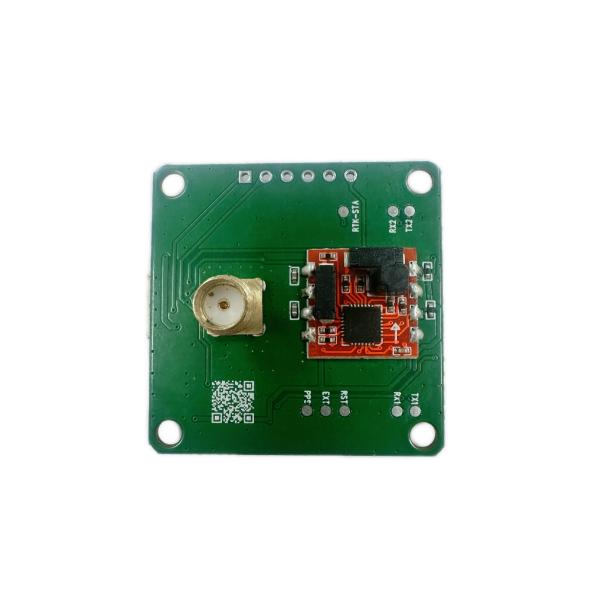

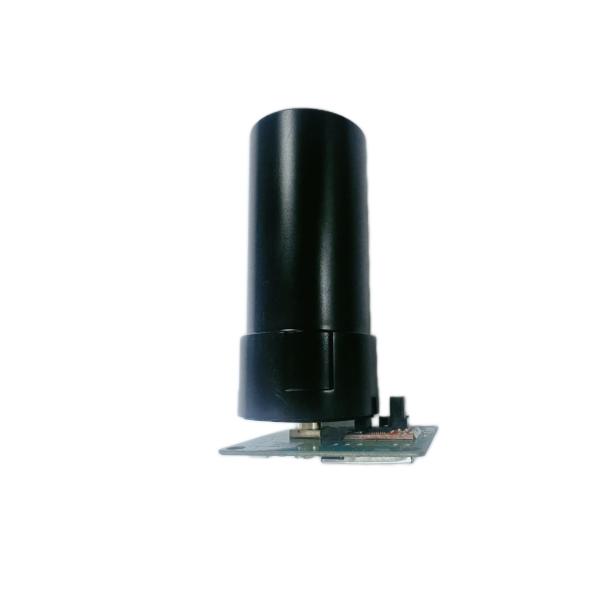

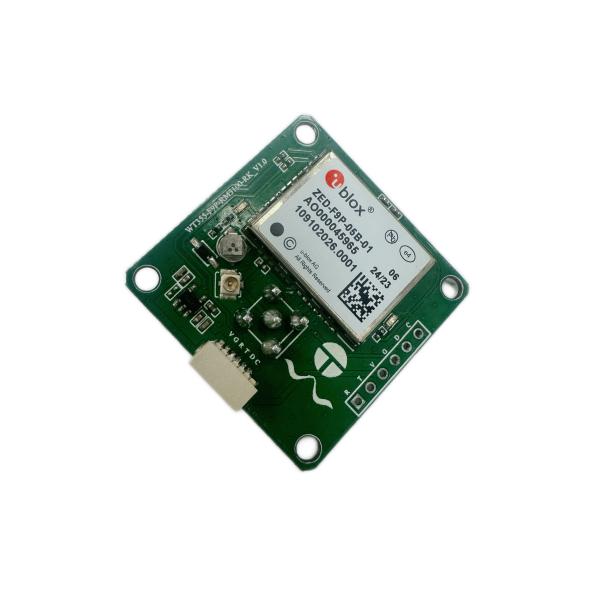

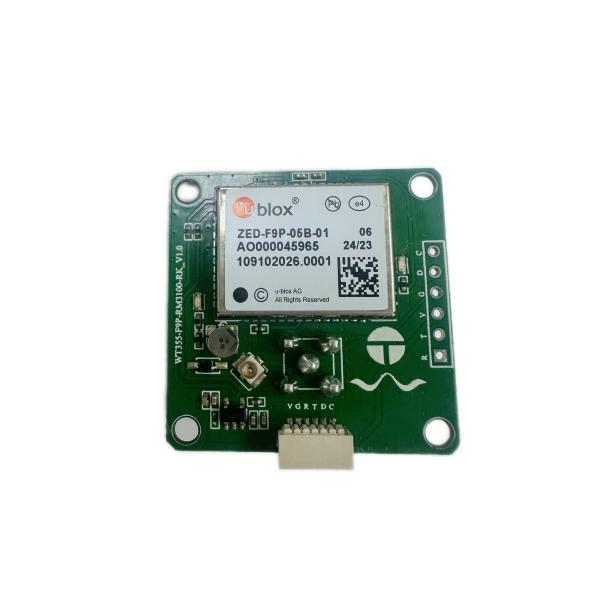

モジュールの寸法と物理的なレイアウト
技術図とピン配置仕様
ドローンナビゲーションシステムにおける典型的なアプリケーション
