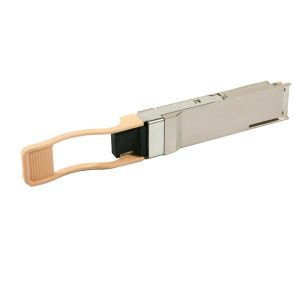

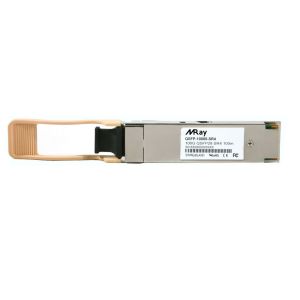

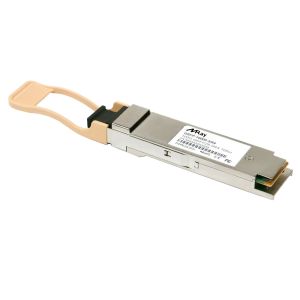

Miray 100G QSFP28 SR4の光学トランシーバーは送受信する1つのモジュールに道を統合する。それは運転された縦キャビティ表面の出るレーザー（VCSEL）の配列によって平行光シグナルに平行電気入力信号を、変える。送信機モジュールは共通モード論理（CML）のレベルと互換性がある電気入力信号を受け入れる。すべての入力データ信号は差動および内部的に終えられる。受信機モジュールは平行の電気出力信号に光検出機構の配列によって平行の光学入力信号を変える。reCMLの）レベル。すべてのデータ信号は差動で、channel.ceiverモジュールごとの27.9525Gb/sまでまたデータ転送速度を出力する電気的信号をであるこのモジュールがホットプラグ対応の電気インターフェイスを特色にする共通モードLogicOnと互換性がある電圧、低い電力の消費および2ワイヤー シリアル・インタフェース支える。
| 変数 | 記号 | 単位 | 分 | タイプ | 最高 |
| 作動の場合の温度較差 | Tc | oc | 0 | 70 | |
| 電源電圧 | Vcc | V | 3.14 | 3.3 | 3.46 |
| ビット・レート | BR | Gb/s | 103.1 | ||
| ビット エラー率 | BER | 5*10-5 | |||
| 最高のサポート リンクの長さ（OM3 MMF） | L | m | 70 | ||
| 最高のサポート リンクの長さ（OM4 MMF） | L | m | 100 |
| 変数 | 記号 | 単位 | 分 | タイプ | 最高 | ノート |
| 送信機 | ||||||
| 車線ごとの速度に信号を送ること | GBd | 25.78125 ± 100 PPM | ||||
| 車線ごとの平均進水力 | TXPx | dBm | -8.4 | 2.4 | ||
| 光学絶滅の比率 | ER | dB | 2 | |||
| 車線ごとの送信機の平均進水力、 | dBm | -30 | ||||
| 光学リターン・ロスの許容 | dB | 12 | ||||
|
送信機の目マスク定義 {X1、X2、X3、Y1、Y2、Y3} |
IEEE 802.3bm 100Gbase-SR4 |
|||||
| 受信機 | ||||||
| 車線ごとの速度に信号を送ること | GBd | 25.78125 ± 100 PPM | ||||
| 車線ごとの平均受け取られた力 | RXPx | dBm | -10.3 | 2.4 | ||
| 車線ごとの感受性（OMA）を受け取りなさい | SRS | dBm | -7.4 | |||
| 車線ごとの損傷閾値 | Pmax | dBm | 3.4 | |||
| LOSは非主張する | LOSD | dBm | -13 | |||
| LOSは主張する | LOSA | dBm | -30 | |||
| LOSヒステリシス | dB | 0.5 | ||||
