| 属性 | 値 |
|---|---|
| 製品名 | 斜張橋 |
| 材質 | 鋼 |
| スパン | 大スパン |
| タイプ | 鋼トラス橋 |
| 用途 | 永久橋 |
| 長さ/幅 | カスタマイズ |

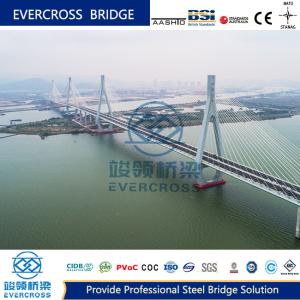

斜張橋は、加圧された塔、張られたケーブル、および曲げられた梁本体で構成される構造システムであり、主梁は複数のケーブルで橋塔に直接引っ張られます。
主梁: 通常、コンクリート、鋼コンクリート複合、または鋼構造で構成
ケーブルタワー: 主にコンクリート構造、一部は鋼コンクリート複合
斜張ケーブル: 高強度材料（鋼線または鋼ストランド）で製造
斜張橋は、死荷重と車両荷重を、固定された斜張ケーブルを介して主梁からケーブルタワーに効率的に伝達し、次に基礎に伝達します。このマルチスパン弾性支持システムは、曲げモーメントと構造重量を大幅に削減し、横断能力を高めます。
ケーブルタワーは、構造支持と美的要素の両方として機能し、シングルカラム、A字型、逆Y字型など、さまざまな構成があります。タワーの高さは、橋全体の剛性と経済性に大きく影響します。
最新の斜張橋は、主に高密度ケーブルシステムを使用しており、主梁の曲げモーメントの低減、固定の簡素化、建設/メンテナンスの容易さなどの利点があります。
| 製品範囲と能力 | |
|---|---|
| 橋の種類 | ベイリー橋、モジュール橋、トラス橋、ウォーレン橋、アーチ橋、プレート橋、ビーム橋、箱桁橋、吊り橋、斜張橋、浮橋 |
| 設計スパン | 10M～300Mシングルスパン |
| 車道 | 片側車線、両側車線、多車線、歩道 |
| 積載能力 | AASHTO HL93.HS15-44～HS25-44、BS5400 HA+20HB～HA+30HB、AS5100 Truck-T44、IRC 70R Class A/B、NATO STANAG MLC80/MLC110 |
| 鋼材グレード | EN10025、AS/NZS3678、ASTM A572、GB1591を含むさまざまな国際規格 |
| 認証 | ISO9001、ISO14001、ISO45001、EN1090、CIDB、COC、PVOC、SONCAP |
