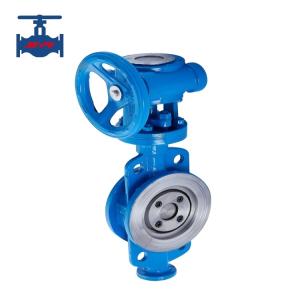

ハイライト: 鋳造鋼 硬密封型ウエファー バターフライバル
製品紹介
フラップバルブとも呼ばれる蝶弁は,シンプルな構造を持つ調節バルブの一種である.バルブ・シャフトの周りを回転する円盤で,閉じる部分 (バルブ・ディスクまたはバタフライ・ディスク) を有するバルブを指します.低圧パイプラインの介質のオンオフ制御に適していますバターフライバルは,空気,水,蒸気,様々な腐食媒体,スローリー,油,液体金属,放射性媒体を含む様々なタイプの流体の流れを制御するために使用できます.主にパイプラインの切断装置やスロッシング装置として機能します蝶弁の開閉器は,開閉または調節の目的を達成するために,弁体内での自軸の周りを回転する円形の蝶弁盤である.
製品の技術パラメータ:
|
定数直径 DN (mm)
|
50~1200
|
|
定数圧力PN (MPa)
|
0.6ほら4.0
|
|
試験圧力 (MPa)
|
強度 (水)
|
0.9ほら6.0
|
|
閉じ込め (水)
|
0.66ほら4.4
|
|
主要な成分
|
身体
|
ステンレス鋼/炭素鋼/合金鋼
|
|
バルブプレート
|
ステンレス鋼/炭素鋼/合金鋼
|
|
バルブ幹
|
2Cr13ステンレス鋼
|
|
梱包
|
PTFE,柔軟なグラフィット
|
|
シャフト
|
ステンレス鋼,PTFE,セメント化カービッド
|
|
作業温度
|
-40°Cから570°C
|
|
中等型
|
水,油,蒸気,酸,アルカリ,その他の腐食媒介
|
製品の特徴:
-
バターフライバルにはシンプルな構造があり サイズも小さく軽量で 材料の消費も少なく 設置寸法も小さく 90°回転で開閉が迅速です低走動トルクパイプライン内のメディアを切断,接続,調節するために使用され,閉ざされたときに優れた流体制御特性と緊密密封性能を提供します.
-
バターフライバルは,パイプの開口で最小限の液体蓄積でスラムを輸送することができる.低圧下で良い密封を達成し,優れた調節性能を持っています.
-
バターフライディスクの簡潔なデザインにより 液体の抵抗が最小限に抑えられ エネルギー効率の良い製品になります
-
バルブストームは,完全な機械的特性,耐腐蝕性,および発熱防止性能を備えるために,消し,冷却されたスチール構造を採用しています. 開閉/閉じる際に,幹は引き上げずに回転するだけです, 幹の包装に損傷を防止し,信頼性の高い密封を確保します.伸縮端は,幹と円盤の接続部で予期せぬ骨折が発生した場合に,幹の突出を防ぐように設計されています..
-
接続タイプには,フラング式,ウエファー式,バック・ウェルド式,ラグ・ウエファー式の接続が含まれます.
アクチュエーション形式には,手動,ワームギア,電気,気力,水力,電圧水力 联动 (電気水力リンク) のアクチュエーターが含まれ,リモコン制御と自動操作が可能である.
