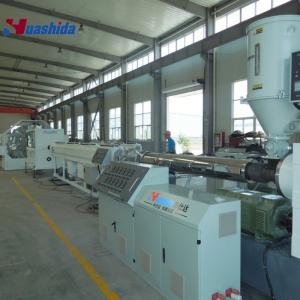

この生産ラインは、PERTパイプの押出、ポリウレタン発泡と硬化、コルゲート成形、およびオンラインHDPEジャケットコーティングを連続的に行うワンステッププロセスを利用しています。直径20〜250mmの軟質または硬質ポリウレタンフォーム断熱パイプを製造でき、暖房ネットワークなどの用途の断熱パイプの製造に適しています。
この設備で製造されたフレキシブル熱予備断熱パイプは軽量で、巻き取ることができます。輸送と建設が容易で、ジョイントが少なく、靭性が高いという特徴があります。特に集中暖房の二次パイプネットワークに適しており、埋設型予備断熱鋼管の優れた代替品です。
PE-RTII断熱パイプ
√ PERT IIパイプは110℃の温度に耐えることができます
√ パイプラインは滑らかで、不純物や汚染がありません
√ 暖房会社は無人自動運転を実現できます
√ 低温暖房
√ 60℃供給水45℃還水で暖房需要に対応します。
√ 建設は簡単で便利で、掘削量は40％です
√ 建設コストを大幅に削減
それは節約します 原材料 のために 使用 PE-RT II パイプ。
例：レベル2設計圧力：10 Bar; 建物内の冷温水移送用
異なる材料パイプの選択：最高のPE-RTIIS値; 最も薄い壁の厚さ
PERT Iと比較して、PERT IIは材料の使用量を15％削減できます
PP-Rと比較して、PERT IIは材料の使用量を30％削減できます
注：関連する中国の国家基準と草案に従って
| s | Dia.(mm) | 壁の厚さ(mm) | 壁の厚さ面積(m2) | 密度(kg/m3) | 長さ(m) | 重量 (kg) |
重量節約 PERT/X |
|
| PERT II | S3.2 | 16 | 2.2 | 9.5E-05 | 947 | 1000 | 90 | |
| PERT I | S2.5 | 16 | 2.7 | 1.1E-04 | 933 | 1000 | 105 | -17% |
| PP-R | S2 | 16 | 3.3 | 1.3E-04 | 900 | 1000 | 118 | -31% |
| PERT II | S3.2 | 20 | 2.8 | 1.5E-04 | 947 | 1000 | 143 | |
| PERT eI | S2.5 | 20 | 3.4 | 1.8E-04 | 933 | 1000 | 165 | -15% |
| PP-R | S2 | 20 | 4.1 | 2.0E-04 | 900 | 1000 | 184 | -29% |
| PERT II | S3.2 | 25 | 3.5 | 2.4E-04 | 947 | 1000 | 224 | |
| PERT I | S2.5 | 25 | 4.2 | 2.7E-04 | 933 | 1000 | 256 | -14% |
| PP-R | S2 | 25 | 5.1 | 3.2E-04 | 900 | 1000 | 287 | -28% |
| PERT II | S3.2 | 32 | 4.4 | 3.8E-04 | 947 | 1000 | 361 | |
| PERT I | S2.5 | 32 | 5.4 | 4.5E-04 | 933 | 1000 | 421 | -17% |
| PP-R | S2 | 32 | 6.5 | 5.2E-04 | 900 | 1000 | 469 | -30% |
√ 生産コストを大幅に削減
√ 高度な自動化
√ 連続生産により、パイプの長さの制限を回避
√ フレキシブル予備断熱パイプは地中に直接埋設でき、 より小さなトレンチが必要
√ 優れた機械的特性
√ 予備断熱パイプは気密性と不浸透性があり、耐薬品性と耐腐食性があり、内管は酸化しません
√ パイプはロール状に巻いて輸送でき、パイプコネクタが少なく、建設コストを削減し、建設時の多くの問題を回避します 生産ラインの詳細 設備の構成
-- 内管巻き戻し装置
-- パイプ供給装置
-- コンベア
-- パイプ芯出し装置
-- 予熱および温度制御
-- フィルム供給装置
-- 高精度発泡機
-- 温度制御付き成形機
-- ケーシングパイプおよび水冷用押出機
-- プルオフ装置
-- 巻き取り機
詳細写真
生産アプリケーション
Huashidaのc
パイプは、地域暖房、冷却システム、石油およびガスパイプライン、および工業用配管など、幅広い用途に最適です。優れた断熱性、耐腐食性、長寿命により、最新の持続可能な配管システムに最適です。顧客事例展示会
