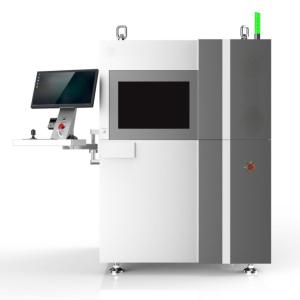

YS-8500 高効率の工業用X線マイクロフォーカスCT装置
製品仕様
| 属性 |
価値 |
| 体重 |
2800kg |
| モデル |
YS-8500 |
| 高電圧調節範囲 |
20~160KV |
| 最大チューブパワー |
64W |
| 最大目標電源 |
15W |
標準設定
- COMET Y.FXE マイクロフォーカルX線源:FXE-16050,TXI機能を持つ,X線チューブヘッドを貫通する
- HD画像処理システム:無形シリコン高速フラットデジタル検出器0505J,16ビットA/D変換
- X-Y軸サンプルプラットフォーム,リードスクリュー駆動
- X線チューブ Z軸 電動運動軸
- ローカー制御システム
- マトリックスサンプルを素早く検出するためのAXI機能が組み込まれているCNCプログラミング機能
- 64 ビット Windows 10 オペレーティング システム 27 インチ TFT ディスプレイ
- 標準的なメンテナンスツールボックス
- 超大きな自動ドア
- 検出器のZ軸と傾斜回転運動軸
テクニカル仕様
- マイクロフォーカス開いたX線チューブ:FXE-160 について50X線管の頭部を貫く
- 高電圧調整範囲:20~160KV 最大チューブ電流1000μA
- 非結晶性シリコン高解像度デジタルフラットパネル検出器:130mm x 130mm, 1536x1536ピクセル (85μm)
- 6軸の運動システム:X/Y ステージ運動,検出器の傾斜 (65°) /回転,射線管の垂直運動
- 最大サンプルサイズ:645mm × 635mm 最大重量は5kg
- コンピュータシステム:I7-7700K 16GB RAM 1TB SSD 8GB グラフィックカード
- 装置の寸法:1500mm (L) × 1650mm (W) × 2250mm (H)
拡張設定オプション
- 画像強化:フレームの重ね合わせ,ノイズ除去,より明確なエッジ強化
- 手動測定器具:長さ,面積,曲率,角度測定と空白分析
- 先進的な自動空気測定:前もって設定されたテンプレートとOK/NG判断によるバッチ測定
- オートマティック・センターフォロー・モーション:X線チューブと検出器の同期運動技術
- 自動パズル機能:総合的なサンプル分析のための画像縫合
- 自動報告:試験条件,画像,結果を含む検査報告を生成する
- バックコードスキャン (オプション):文字列コード関連によるサンプル追跡可能性
- CNC自動検査:自動検査と欠陥スクリーニングのための事前に設定されたプログラム
- MES統合データをアップロードするためのシステム情報ドッキング
- CTスキャンと分析:VGSTUDIO 2023.1 3Dビジュアライゼーションと品質分析のための基本版
