A1 A2 Sodimm Ddr4 PCBのレイアウトの指針Ddr3のRam PCBの設計2.0mm
型式番号:DDRのソケットPCB
原産地:蘇州中国
最低順序量:交渉
支払の言葉:T/T
供給の能力:1ヶ月あたりの10000unit
受渡し時間:10-14working幾日
企業との接触
Add to Cart
正会員
Suzhou Jiangsu China
住所：
部屋301、建物1、Shahuの科学技術公園、SIPの蘇州都市、江蘇省、P.R.C
サプライヤーの最後のログイン時間:
内 22 時間
製品詳細
会社概要
製品詳細

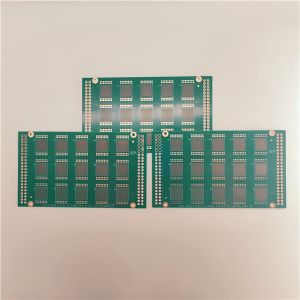

2.0mmはDDR3、DDR4のLPDDR5ソケット インターポーザーPCBsの4-2-4層積み重なる
1 . 記述:
DDR4実施のために必要とされるPCBのレイアウトの変更は何であるか。
DDR4か二重データ転送速度4は2つの明瞭なモジュールのタイプ入って来。So-DIMMか小さい輪郭のラップトップのような携帯用計算装置で使用中である二重インライン記憶モジュール（260ピン）。他のモジュールのタイプは卓上およびサーバーのような装置で使用中である二重インライン記憶モジュール（288ピン）またはDIMMである。
従って、建築の最初の変更は、当然、ピン・カウントが原因である。前の繰り返し（DDR3）はDIMMのために240ピンおよびSo-DIMMのために204ピンを使用する。前に述べられて、DDR4 DIMMの適用のために288ピンを使用する一方。ピンまたは接触の増加によって、DDR4は出力効率のより高いDIMM容量、高められたデータ保全、より速いダウンロードの速度および増加を提供する。
性能のこの全面的な改善に伴うことはまたよりよい可能にする曲げられた設計である（底は取付けの間に）、より安全な付属品およびそれを安定性および強さを改善する。また、DDR4は性能の50%の増加を提供し、3,200までMTs （毎秒にメガ移動）達成できることを確認するベンチチェックがある。
なお、それはより少ない力の使用にもかかわらず性能のこれらの増加を達成する;前任者の1.35ボルトの条件への1.5の代りの1.2ボルト（DIMMごとに）。これらの変更すべてはPCBデザイナーがDDR4の実施のための彼らの設計アプローチを再査定しなければならないことを意味する。
2 . 指定:
| 名前 | 2.0mm DDR3のDDR4インターポーザーPCBs |
| 層の数 | 4-2-4層 |
| 質等級 | IPC 6012のクラス2のIPC 6012のクラス3 |
| 材料 | 無鉛材料 |
| 厚さ | 2.0mm |
| 最低トラック/間隔 | 3/3mil |
| 最低の穴のサイズ | 0.075mmレーザーの訓練 |
| はんだのマスク | 緑 |
| シルクスクリーン | 白い |
| 表面の終わり | 液浸の金 |
| 終了する銅 | 1OZ |
| 調達期間 | 28-35日 |
| 速い回転サービス | はい |
