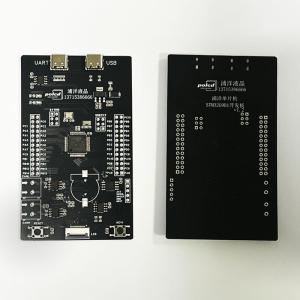

Polcd カスタマイズ設計 PCB アセンブリ回路基板製造 TFT LCD モジュール PCBA 回路基板

LCDモジュールPCB:ディスプレイ システム の 神経 枢纽
LCDモジュール印刷回路板 (PCB) は,電子インターフェース,信号プロセッサ,液晶ディスプレイ (LCD) モジュールの電源配送装置これは,ホストデバイス (例えばスマートフォン SoC,自動車 ECU) から生きたデジタルデータを,LCDパネルのピクセルを物理的に操作する正確にタイミングを合わせたアナログ/デジタル信号に変換します.

普段はこう書いてある

タイミングコントローラー (T-CON) チップ:信号のタイミング,データマッピング,しばしば画像処理を管理する主要な脳.
パワー管理IC (PMIC): 必要な電圧を生成する.
コネクタ:ホストインターフェース (入力) とLCDパネル (出力)
消極的な部品:抵抗,コンデンサ,フィルタリング,信号調節,電源調節のためのインダクタ.
(オプション):バックライト,タッチコントローラーIC,メモリ,その他のサポート回路のためのLEDドライバーIC.

重要なことは グラスディスプレイ自体ではなく モジュール組の中で 接続された回路板です

私たちは高級技術 TFT ディスプレイのメーカーで,本社は中国広東州深?? にあります.シェンzhen P&O Technology Co., Ltd2008年に設立されました. 強力な自動生産設備,研究開発,生産チーム,厳格な品質管理 ISO 9001,ISO 14001,RoHS,REACHなどの証明書があります.主な製品はTFTディスプレイ,LCD モジュール,タッチパネル工場は5,300平方メートル以上の現代的な生産無塵ワークショップと330人以上の従業員を持っています. 私たちの生産能力は700,000pcs /月に達することができます.

私たちの製品は,医療機器,産業機器,通信端末,スマートホームとスマートウェアラブルデバイス,航空,自動車,軍事,小売,ギャンブルやその他の分野.

堅実な専門知識,先進的な設備,生産技術に基づいて,我々のエンジニアリングの専門家チームは,常に最新の技術と市場トレンドを探求,最高品質のパーソナライズされたサービスとカスタマイズされたデザインソリューションを提供します信頼性,優れたサービス,そして双方の利益は,当社の核心的価値です.私たちの使命は,信頼性と信頼性の高い TFT LCDディスプレイモジュールのカスタマイズスペシャリストである.

連絡先:アンナ・フ
電話: 008613714394335
テレ / ファックス: +8675521011746
メール: anna@polcd.com

中国の住所:2階,Cビル,416 Huarong Road,Shuiweiコミュニティ,ダラング通り,ロンフア地区,深??広東,中国

ドイツの住所:ラングバーグリング 24 21033 ハンブルク ドイツ

生産設備のスケール

TFT液晶ディスプレイは,高解像度,迅速な応答時間,低消費電力を提供する,現代電子機器で広く使用されているディスプレイ技術である.高精度な生産機器と複雑な製造プロセスが必要TFT LCD 工場は,通常,高品質で高出力を確保するための先進的な設備と技術を持っています.これらの工場には,清掃,切断,ガラス基板のコーティング薄膜の堆積,光立体,エッチング,そして生産の安定性と一貫性を確保するために自動制御システムを利用します.

生産プロセス

TFT LCDの製造プロセスは,基板の清掃と切断,コーティング,フィルム堆積,光立体,エッチングを含む複数のステップを含みます.ガラスの基板は清掃され,特定のサイズに切られます.その後,透明な導電性物質の層が基板表面に覆われ,その後,活性層,金属層,消化層特殊な機器を用いて,写真リトグラフィーとエッチングプロセスを用いて,異なる層に望ましいパターンを作成します.

最後に,底板は,偏光器,バックライトユニット,ドライバICの追加を含む完全なTFTLCDパネルに組み立てられます.生産プロセス全体が高度な精度であり,高品質で高生産性を確保するために先進的な設備と技術が必要です.
