• ソフトウェア サポート
  • チタニウムDSP/BIOS
  • 破片サポート図書館およびDSPの図書館
• 375- そして456 MHz TMS320C674x VLIW DSP
• C674xの命令セットの特徴
  • C67x+およびC64x+ ISAsの上位セット
  • 3648までのMIPSおよび2736 MFLOPS C674x
  • バイト アドレス指定可能（8、16-、32-、そして64ビット データ）
  • 8ビット流出の保護
  • ビット分野のエキス、セット、ゆとり
  • 標準化、ビット数える飽和
  • 密集した16ビットの指示
• C674xの二レベルのキャッシュ メモリの建築
  • L1PプログラムRAM/Cacheの32KB
  • L1DデータRAM/Cacheの32KB
  • L2の256KBは地図を描かれたRAM/Cacheを統一しました
  • 適用範囲が広いRAM/Cacheの仕切り（L1およびL2）
• 高められたダイレクト・メモリ・アクセスのコントローラー3 （EDMA3）:
  • 2つの移動のコントローラー
  • 32の独立したDMAチャネル
  • 8つの速いDMAチャネル
  • プログラム可能な移動の破烈のサイズ
• TMS320C674xの固定浮動小数点VLIW DSPの中心
  • 非同盟サポートとの負荷店の建築
  • 64の汎用レジスター（32ビット）
  • 6つのALU （32 -および40ビット）の機能ユニット
    • 32ビット整数、SP （IEEEの単精度/32ビット）およびDP （倍精度/64ビットIEEE）の浮動小数点を支えます
    • 時計1個あたりの4つのSPの付加、4つのDPの付加までのサポート2個の時計毎に
    • 2周期ごとの浮動小数点（SPかDP）相互近似（RCPxP）および正方形根の相互近似（RSQRxP）操作までのサポート
  • 2つは機能ユニットを増加します
    • 混合され精密IEEEの浮動小数点は支えられてまで増加します:
      • 2 SP x SP - >時計1個あたりのSP
      • 2 SP x SP - > DP 2個の時計毎に
      • 2 SP x DP - > DP 3個の時計毎に
      • 2 DP x DP - > DP 4個の時計毎に
    • 定点はサポートを32ビットxが増加する2 32増加します、16ビット4 16 xは増加します、または8ビット8 8つxは時計サイクルおよび複雑な倍数ごとに増加します
  • 指示のパッキングはコード サイズを減らします
  • 条件付きすべての指示
  • 絶対値のループのためのハードウェア サポート
    操作
  • プロテクト モード操作
  • 例外はエラー検出およびプログラム再方向付けのために支えます
• RAMの共用記憶域（TMS320C6747だけ）の128KB
• 3.3-V LVCMOS I/Os （USBインターフェイスを除く）
• 2つの外的な記憶インターフェイス:
  • EMIFA
    • （8 -または16ビット全体のデータ）
    • 否定論履積（8 -または16ビット全体のデータ）
    • 128 MBアドレス空間（TMS320C6747だけ）との16ビットSDRAM
  • EMIFB
    • 256 MBアドレス空間（TMS320C6747）との32ビットか16ビットSDRAM
    • 128 MBアドレス空間（TMS320C6745）との16ビットSDRAM
• 3つの構成可能の16550タイプUARTモジュール:
  • 変復調装置の制御信号とのUART0
  • UART0だけのAutoflowの制御信号（CTS、RTS）
  • 16バイト先入れ先出し法
  • 16xまたは13x Oversamplingの選択
• LCDのコントローラー（TMS320C6747だけ）
• 選り抜き1つの破片との2つの連続周辺機器インターフェイス(SPIs)それぞれ
• 安全なデータ入力/出力(SDIO)が付いているマルチメディア カード（MMC） /Secureデジタル（SD）カード インターフェイス
• 2マスターおよび奴隷の相互統合された回路（I2C Bus™）
• 高い帯域幅（TMS320C6747だけ）のための16ビット全体のMuxedの住所/データ・バスが付いている1つのホスト港インターフェイス(HPI)
• プログラム可能な実時間単位サブシステム（PRUSS）
  • 単位の(PRU)の2つの独立したプログラム可能な実時間中心
    • 32ビット負荷および店RISCの建築
    • 中心ごとの指示のRAMの4KB
    • 中心ごとのデータRAMの512バイト
    • PRUSSは力を節約するためにソフトウェアによって不具である場合もあります
  • 標準的なパワー管理のメカニズム
    • 時計のゲートで制御すること
    • 単一PSCの時計のゲートで制御する範囲の下の全体のサブシステム
  • 熱心な割り込みコントローラ
  • 熱心な転換された中央資源
• 統合されたPHY （USB1）のUSB 1.1 OHCI （ホスト） （TMS320C6747だけ）
• 統合されたPHY （USB0）のUSB 2.0 OTGの港
  • USB 2.0の高および全速力の顧客（TMS320C6747）
  • USB 2.0の全速力の顧客（TMS320C6745）
  • USB 2.0の高、全、および低速ホスト（TMS320C6747）
  • USB 2.0の全および低速ホスト（TMS320C6745）
  • TMS320C6747装置だけで利用できる高速機能性
  • 終点0 （制御）
  • 端ポイント1,2,3,4 （制御、大きさ、割り込みまたはISOC） RXおよびTX
• 3つの多重チャンネルの可聴周波シリアル ポート（McASPs）:
  • TMS320C6747は3つMcASPsを支えます
  • TMS320C6745は2つMcASPsを支えます
  • 6つの時計の地帯および28のシリアル データ ピン
  • サポートTDM、I2Sおよび同じようなフォーマット
  • DIT可能（McASP2）
  • 先入れ先出し法の緩衝はのための送受信します
• 10/100 MbpsのイーサネットMAC （EMAC）:
  • 迎合的なIEEE 802.3 （3.3-V入力/出力だけ）
  • RMIIの媒体独立したインターフェイス
  • 管理データ入力/出力(MDIO)モジュール
• 32 kHz発振器および別の力の柵（TMS320C6747だけ）が付いている実時間時計
• 1つの64ビットの一般目的のタイマー（2つの32ビット タイマーとして構成可能）
• 1つの64ビットの一般目的のウォッチドッグ タイマー（2つの32ビット一般目的のタイマーとして構成可能）
• 3つは脈拍幅の変調器（eHRPWMs）を高めました:
  • 期間および周波数制御を用いる熱心な16ビットのタイムベースのカウンター
  • 対称的な6単一の端、6二重端か3二重端の非対称的な出力
  • 死バンド生成
  • 高周波キャリアで切り刻むPWM
  • 旅行の地帯の入力
• 3つの32ビット高められた捕獲（eCAP）モジュール:
  • 3つの捕獲の入力か脈拍幅の変調器の(APWM)の3補助出力として構成可能
  • 4つまでのでき事のタイムスタンプの単発式捕獲
• 求積法のエンコーダーの脈拍の(eQEP) 2つの32ビット高められたモジュール
• TMS320C6747装置:
  • 256ボールのPbなしのプラスチック球の格子配列(PBGA) [ZKBの接尾辞]、1.0 mm球ピッチ
• TMS320C6745装置:
  • 176ピンPowerPADのプラスチック クォードのフラット パック[PTPの接尾辞]、0.5 mm Pinピッチ
• 商業、産業、延長かまたは自動車温度

ATFUの規則的な在庫:

TMS320F2812PGFA

TMS320F28335PGFA

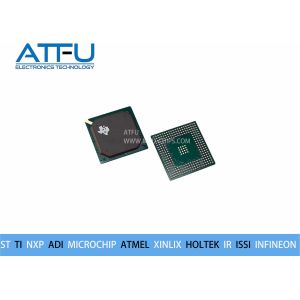

TMS320C6747DZKBT3
