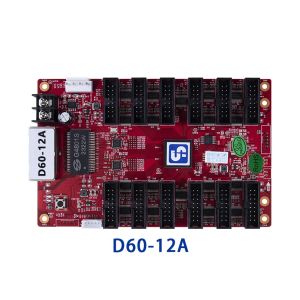

カードD60-12を受け取るSysolution
製品紹介:
D60-12はXixunの技術によって進水する標準的な受け入れカードである。それは12standard HUB75Eをインターフェイスさせ、支えるRGBの平行データの24グループまで採用する。512X384ピクセルまでの負荷;それに強い工程能力、極度の安定した性能および高いコスト パフォーマンスがある。
積載量:
| 3つの平行ライン（RGB） | データ インターフェイス/量 | ドライブ | 最大負荷（ピクセル） | 明るさの訂正バンド負荷（ピクセル） | 負荷（ピクセル）との多彩に訂正 |
| 24グループ | HUB75E/12 | 概要 | 512*320 | 512*256 | 256*320 |
| PWM | 512*384 | 512*256 | 256*320 |
| 滝カードの数 | サポート走査線 | ||
| ≤1000PCS | 1-64スキャン |
機能及び特徴:
| 機能 | 指示 |
| 改善された表示効果 |
|
| 改善された操作 |
|
| 改善されたハードウェア安定性 | 1. ネットワーク ポートの熱いバックアップ:ネットワーク ポートは主要な、スタンバイ ネットワーク ケーブルのループ関係を通って受け入れカードの連続接続の信頼性を高める。主要な、スタンバイ シリーズ ラインの1つが失敗する時、他の缶スクリーンの正常な表示を保障するため。 2. サポート ハードウェア調整機能:受け入れカードはハードウェア オンライン改善が完了した後オンライン ハードウェアを単独で再始動できる。 |
| 理性的なソフトウェア アップグレード | 1. カード構成変数を受け取るサポートは読んだ:現在の受け入れはLedSet 4.0でカード構成変数を読むことができる。 2. サポート ネットワーク ケーブルのビット誤り率の検出:LedSet 4.0ですぐにネットワーク ケーブルの質を判断するために、システム・ハードウェアに接続されるリアルタイムにネットワークの有線通信信号の質は監視することができ、修理する。 3. コミュニケーション監視機能:LedSet 4.0のリアルタイムの受け入れカードの働く状態を監視しなさい。 |
ピン:
24の平行データ インターフェイス定義
JP1--JP12データはインターフェイス定義を
| 記述 | 定義 | Pin | Pin | 定義 | 記述 |
| RGBのデータ出力 | R | 1 | 2 | G | RGBのデータ出力 |
| B | 3 | 4 | GND | 地面 | |
| R | 5 | 6 | G | RGBのデータ出力 | |
| B | 7 | 8 | 彼 | ライン解読信号 | |
| ライン解読信号 | HA | 9 | 10 | HB | |
| HC | 11 | 12 | HD | ||
| 転位のクロック出力 | CLK | 13 | 14 | 大石柱 | 掛け金信号の出力 |
| 表示enabl （remarks1） | OE | 15 | 16 | GND | 地面 |
ノート1:Pin 15は表示ピンを可能にするためにである。PWMの破片は使用されるとき、GCLK信号である。
J16インターフェイス定義
| 定義 | Pin | Pin | 定義 |
| +5V | 1 | 2 | GND |
| FLS_CS | 3 | 4 | FLS_DO |
| FLS_CLK | 5 | 6 | FLS_DI |
| PROGRAM_B | 7 | 8 | mCONF_DONE |
| GND | 9 | 10 | +5V |
J12表示器のインターフェイス定義
| Pin | 1 | 2 | 3 | 4 | 5 |
| 定義 | GND/KEY- | KEY+ | LEDR- | VCC/LED+ | LEDG- |
J14電力ソケット定義
| Pin | 1 | 2 | 3 | 4 |
| 定義 | VCC | VCC | GND | GND |
表示器の記述:
| 表示器 | 位置 | 国家 | 記述 |
自動運転表示灯 （緑） | U1 | 均等にそしてゆっくりフラッシュ | 受け入れカードは普通働く、ネットワーク ケーブルは普通接続され、DVI信号入力がある。 |
| 均等にそしてすぐにフラッシュ | 受け入れカードは普通働く、ネットワーク ケーブルは普通接続され、DVI信号入力がある。 | ||
| ギガビット信号無し | |||
| すぐに3つのフラッシュ間隔で | 受け入れカードは普通働く、ネットワーク ケーブル回路は関係にあり、DVI信号入力がある。 | ||
自動運転表示灯 （赤い） | U3 | 正常な電源 |
次元:
労働条件:
| 電気変数 | 入れられた電圧 | DC3.5-5.5V |
| 評価される流れ | 0.6A | |
| 評価される力 | 3W | |
| 労働環境 | 働く温度 | -20℃ - 70℃ |
| 働く湿気 | 10%RH-90%RH | |
| 貯蔵の環境 | 働く温度 | -25℃~125℃ |
| 板サイズ | 144.02mmX91.19mm | |
| 純重量 | 100.8g | |
| 証明情報 | 迎合的なRoHS迎合的なCE-EMC | |
