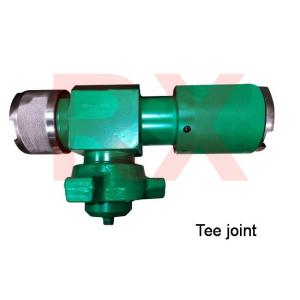

5K 10Kのポンプ ティーのワイヤーラインの圧力制御装置H2Sの標準
5K 10Kのワイヤーラインのポンプ ティーのワイヤーラインの圧力制御装置
Ⅰ. 導入
ワイヤーラインのポンプ ティーはBOPのワイヤーラインのポンプ ティーの関係の下で付す
糸が大きい流れに道を提供するために源泉多岐管を接続するのに使用されている。NPTの糸
ティー ボディの反対側の穴は圧力解放弁である。圧力を取付けた後
解放弁、圧力救助にそれが安全な操作を保障するのに使用することができる。
II.概要の技術的な変数
オーティスの速い連合
穴 | 仕事圧力 | サービス | 関係 | シールDia。 |
2.5" | 5K 10K | Std H2S | 5" - 4ACME | 3.5" |
3" | 5K | H2S | 5" - 4ACME | 3.5" |
3" | 10K | Std | 5" - 4ACME | 3.5" |
3" | 10K | Std H2S | 5-3/4」- 4ACME | 4" |
2.5" | 15K | H2S | 5-3/4」- 4ACME | 4" |
4" | 5K 10K | Std | 6-1/2」- 4ACME | 4.75" |
3" | 15K | Std H2S | 7-1/2」- 4ACME | 5.5" |
5" | 5K | Std H2S | 8-1/4」- 4ACME | 6.188" |
4" | 10K | Std H2S | 8-3/8」- 4ACME | 5.25" |
5" | 5K 10K | Std H2S | 9" - 4ACME | 6.75" |
4" | 15K | Std H2S | 9-1/2」- 4ACME | 6.25" |
6.38" | 10K | Std H2S | 11-1/2」- 4ACME | 8.25" |
BOWENの速い連合
穴 | 仕事圧力 | サービス | 関係 | シールDia。 |
2.5" | 5K 10K | Std H2S | 4-3/4」- 4ACME | 3.75" |
3" | 5K 10K | Std | 4-3/4」- 4ACME | 3.75" |
3" | 5K | H2S | 4-3/4」- 4ACME | 3.75" |
3" | 5K | Std H2S | 5-1/2」- 4ACME×2 | 4.375" |
3" | 10K | Std | 5-1/2」- 4ACME×2 | 4.375" |
2.5" | 15K | Std H2S | 6-5/16」- 4ACME | 4.375" |
3" | 10K | Std H2S | 6-5/16」- 4ACME | 4.375" |
3" | 15K | Std H2S | 7" - 5STUB絶頂 | 4.375" |
4" | 5K | H2S | 7" - 5STUB絶頂 | 4.375" |
4" | 10K | H2S | 8-1/4」- 4ACME×2 | 6.0" |
Ⅲ. 特徴
ティーのポンプはボディ、非組合プラグ、非組合ナット（標準的な部分）で構成される、
スリップおよび非組合ナット。ボディは圧力メンバーであり、材料は4140である、
処置、機械特性テストおよび超音波テストを和らげる鍛造材によって
保障するため使用の条件を満たす。ナットおよびスリップは上によって固定される
ワイヤーおよび接続の役割を担うため。
Ⅳ. &Disassemblyアセンブリ
1.1.Insertボディの穴へのシール。
1.2。連合プラグを密封洗濯機に置き、そして置きなさい連合ナット（標準的な部分）を
ボディで、糸を、連合プラグにそれから糸のプラグを取付けるためにきつく締めれば
それをきつく締めなさい。
1.3 Installtボディの1つの端にスロットへのOリング;
1.5ボディの外の円の場所2のスリップ;
1.6連合ナットのねじ;
1.7それぞれ2本の持ち上がるワイヤーをきつく締めなさい;
1.8プラグをボディに取付け、きつく締めなさい。
Ⅴ. 耐圧試験:
1.圧力試験のコネクターを取付け、圧力試験ラインを接続しなさい;
2.開始圧力試験を遂行する圧力試験ポンプ。特定の指定を参照しなさい
テスト圧力および時間のデッサン。テスト記録カードを記入しなさい。
Ⅵ。毎日の維持
1.After使用、Oリングおよびシールは取り替えられるべきである;
使用中の2.Whenは保護装置を取り、貯蔵のためのanti-rustオイルが付いている糸にブラシをかけるべきである。
私達にいつでも連絡する歓迎。
