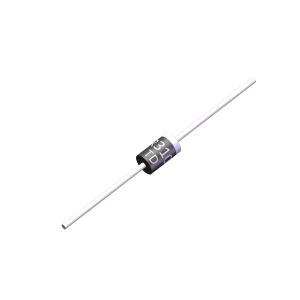

100v 3aショットキーの障壁の整流器ダイオードSR306 SR320 SR3100 SR310
型式番号:SR3100
原産地:中国
最低順序量:1K PC
支払の言葉:T/T
供給の能力:1ヶ月あたりの800KK PCS
受渡し時間:10の仕事日新しいプロダクト
企業との接触
Add to Cart
正会員
Changzhou Jiangsu China
住所：
第38 Hongyeの道、新しい北区、常州都市、213033の江蘇省、中国
サプライヤーの最後のログイン時間:
内 2 時間
製品詳細
会社概要
製品詳細
高いサージ電流のショットキー障壁の整流器ダイオード3のアンペアSR320 SR360 SR306 SR3100 SR310
SR320によるSR3200
ショットキー障壁の整流器
逆電圧-先の20から200ボルト現在- 3.0アンペア
プロダクト デッサン
最高の評価
| 記号 | SR 320 | SR 330 | SR 340 | SR 350 | SR 360 | SR 370 | SR 380 | SR 390 | SR 3100 | SR 3150 | SR 3200 | 単位 | |
| 最高の反復的なピーク逆電圧 | VRRM | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 150 | 200 | ボルト |
| 最高RMSの電圧 | VRMS | 14 | 21 | 28 | 35 | 42 | 49 | 56 | 63 | 70 | 105 | 140 | ボルト |
| 最高DCの妨害電圧 | VDC | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 150 | 200 | ボルト |
| 最高平均は先に現在の0.375"を（9.5mmの）鉛の長さは調整した（fig.1を見なさい） | 私（AV） | 3.0 | Amps | ||||||||||
| 定格負荷（JEDEC方法）で重ねられるピーク前方サージ電流8.3msの単一の半分の正弦波 |
IFSM | 80.0 |
Amps | ||||||||||
| 3.0Aの最高の即時前方電圧 | VF | 0.55 | 0.70 | 0.85 | 0.95 | ボルト | |||||||
最高DCの逆現在のTA=25℃ 評価されるDCの妨害電圧TA=100℃ | IR | 0.5 | 0.2 | mA | |||||||||
| 20.0 | 10.0 | 2.0 | |||||||||||
| 典型的な接続点キャパシタンス（ノート1） | CJ | 250 | 160 | pF | |||||||||
| 典型的な熱抵抗（ノート2） | RqJA | 40.0 | ℃/W | ||||||||||
| 作動の接合部温度の範囲 | TJ、 | -65から+125 | -65から+150 | ℃ | |||||||||
| 保管温度の範囲 | TSTG | -65から+150 | ℃ | ||||||||||
注:4.0V D.C.の1MHzそして応用逆電圧の1.Measured
接続点からの0.375"の包囲されたへの2.Thermal抵抗は（9.5mmの）鉛の長さ、PCB取付けた
特徴
プラスチック パッケージは保険業者の実験室を運ぶ
燃焼性の分類94V-0
金属のケイ素の接続点、多数キャリアの伝導
低い電力の損失、高性能
高い前方サージ電流の機能
高温にはんだ付けすることは保証した:
260のC/10秒、0.375" （9.5mmの）鉛の長さ、
5つのlbs。（2.3kg）張力
機械データ
場合:JEDEC DO-201ADはプラスチック ボディを形成した
ターミナル:MIL-STD-750ごとにsolderableめっきされた軸鉛
方法2026年
極性:色バンドは陰極の端を表示する
土台位置:
重量:0.04オンス、1.10グラム
特性曲線
100v 3aショットキーの障壁の整流器ダイオードSR306 SR320 SR3100 SR310
