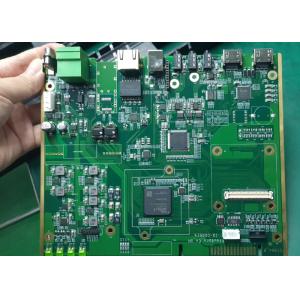

1つの停止OEM ODM SMT PCBアセンブリ

型式番号:PCBアセンブリ
原産地:中国
最低順序量:1 PC
支払の言葉:T/T、ウェスタン・ユニオン、L/C、MoneyGram
供給の能力:10,000,000ポイント/Day
受渡し時間:1-7days
企業との接触

Add to Cart

正会員
Beijing Beijing China
住所: 部屋704-3、7/Fの建物9、ヤード8の開発の道、昌平区、北京
サプライヤーの最後のログイン時間: 内 2 時間
製品詳細 会社概要
製品詳細

ワンストップOEM/ODM SMT PCBアセンブリ


PCBAアセンブリ紹介

Hainaはである世界のチャーミングな都市-北京にある高精度PCBの生産、SMT、すくい、PCBアセンブリ、OEMおよびODMを専門にするワンストップ良質のサービス提供が中心の提供者傾く。

私達は下記のものを含んでいるPCBAのための電子製造サービスの経験10年以上過し作り出す:
PCBの設計、PCBのレイアウト、部品の調達、宇宙航空、医学、産業、自動車の、コミュニケーション プロダクト等で使用される電子products.widlyを達成するのを容易に助けるPCBアセンブリ、機能テスト、エンクロージャ アセンブリ。
プロダクトは配達の前に100%の点検である。


PCBの機能


工場機能
いいえ。項目2019年2020年
1HDIの機能HDI ELIC (4+2+4)HDI ELIC (5+2+5)
2最高の層の計算32L36L
3板厚さ厚さ0.05mm-1.5mmのFineshed板厚さ0.3-3.5mmの芯を取りなさい厚さ0.05mm-1.5mmのFineshed板厚さ0.3-3.5mmの芯を取りなさい
4Min.Holeのサイズ

レーザー0.075mm

Mechnical 0.15

レーザー0.05mm

Mechnical 0.15

5最低の線幅/スペース0.035mm/0.0350.030mm/0.030mm
6銅の厚さ1/3oz-4oz1/3oz-6oz
7サイズの最高のパネルのサイズ700x610mm700x610mm
8登録正確さ+/-0.05mm+/-0.05mm
9正確さの誘導+/-0.075mm+/-0.05mm
10Min.BGAのパッド0.15mm0.125mm
11最高のアスペクト レシオ10:110:1
12弓およびねじれ0.50%0.50%
13インピーダンス制御許容+/-8%+/-5%
14毎日出力3,000m2 (装置の最大キャパシティ)4,000m2 (装置の最大キャパシティ)
15表面の仕上げHASL無鉛/ENEPING /ENIG /HASL /FINGER GOLD/IMMERSION TIN/SELECTIVEの厚い金
16原料FR4/Normal Tg/High Tg/Low Dk/HF FR4/PTEE/PI

PCBAの機能


PCBAの機能
物質的なタイプ項目最高
PCB次元(長さ、幅、height.mm)50*40*0.38600*400*4.2
材料FR-4、CEM-1、CEM-3のアルミニウム ベースの板、ロジャースの陶磁器の版、FPC
表面の終わりHASL、OSPの液浸の金、抜け目がない金指
部品Chip&IC100555mm
BGAピッチ0.3mm-
QFPピッチ0.3mm-

PCBAの組立工程

PCBのローディング、のりの印刷、表面取り付け、退潮の、はんだ付けする、すくいAOIはんだ付けするの波X光線、最初記事の点検、QCのパッケージ、船積みをはんだ付けすることはんだ付けするため。



受渡し時間


製品タイプQty正常な調達期間速回転調達期間
SMT+DIP1-501WD-2WD8H
SMT+DIP51-2002WD-3WD1.5WD
SMT+DIP201-20003WD-4WD2WD
SMT+DIP≥20014WD-5WD3WD
PCBA (2-4Layer)1-502.5WD-3.5WD1WD
PCBA (2-4Layer)51-20005WD-6WD2.5WD
PCBA (2-4Layer)≥2001≥7WD5WD
PCBA (6-10Layer)1-503WD-4WD2.5WD
PCBA (6-10Layer)51-20007WD-8WD6WD
PCBA (10-HDILayer)1-507WD-9WD5WD
PCBA (10-HDILayer)51-20009WD-11WD7WD

PCBアセンブリ塗布分野


医学プロダクト、オフィス装置、家庭用電化製品、自動車電子工学、デジタル回路、

宇宙航空プロダクト、通信電子、産業制御、エレベーター、高速鉄道、デジタルTV、

衛星、レーダー、ビデオ処理、出入口制御、ネットワーク装置、等



パートナー



共通の包装


PCB:カートン箱によって真空パック
PCBA:カートン箱によって包むESD



証明



FAQ


Q1.What quoationのために必要であるか。

PCB:Gerberファイル(Protel.Power PCBは、ファイルにパッドを入れる)
PCBA:GerberファイルおよびBOM


Q2.Whatファイル形式生産のために受け入れるか。

Gerberファイル:CAM350 RS274X
PCBファイル:protel 99SE、P-CAD 2001年のPCB
BOM:Excel (PDFの単語、txt)


Q3.Are安全な私のファイルか。

あなたのファイルは完全なで握られる安全と保安、私達は全プロセスの私達の顧客のための知的財産を保護する。顧客からのすべての文書はあらゆる第三者と決して共有されない。


Q4.WhatはあなたのMOQであるか。

1PC、私達は小さい順序、また大量生産を受け入れる


Q5.Shippingは要したか。

郵送料は行先、重量、商品のパッキング サイズによって定められる。私達は船積み、空気、土地、明白なおよび他の交通機関サービスを提供してもいい。


Q6.Can速い回転PCBを提供するためか。

はい、私達は速いサービスを提供してもいい24時間。


Q7.Whatはあなたが提供できるサービスであるか。

ワンストップ契約製造業
:PCBアセンブリ;
B:PCBの設計及びレイアウト
C:プログラムするPCBA及び機能テスト;
D:電子部品の購入サービス;
E:ラベル、指示、エンクロージャ、箱を持つエンクロージャの鋳造物及び最終組立て。


Q8. いかに質を確かめるか。
私達のプロダクトは飛行調査テスト(サンプルのために)、Eテスト(多く)またはAOIを含んでテストされる完全に100%である。


私達のサービスは含んでいる


PCBの設計
PCBの製作
PCBAアセンブリ
部品の調達
機能テスト
エンクロージャ/箱/終了するアセンブリ



会社情報


北京Hainaの細い電子工学Co.、株式会社は北京、中国の専門PCBの製造の1つである。もっとそして10年間の開発を使って、Hainaの生産の機能のHDI PCBのファースト・クラスの製造への細い電子工学の回転、4000平方メートル。

私達の工場は顧客に良質の裸PCB、PCBのレイアウトのデザイン・サービスおよび部品の調達、機能テスト、等角のコーティングおよび完全なアセンブリすべてを含むPCBアセンブリ サービス、提供している。


私達にPCBの製造でおおまかな経験があり、ベテランの技術的なR & Dの技術のチーム、パス率の製品品質を確かめるアセンブリ テストのチーム、および若く、専門の販売そしてカスタマー サービスのチームの、ベテランおよび専門の調達チーム、顧客の発注のオン・タイム配達率所有し。

私達のサービスは下記のものを含んでいる:サーキット ボードの設計およびレイアウト、2-46層PCBの製造業、専門FPCの生産、SMTの専門の処理購入する、電子部品はんだ付けすることおよびアセンブリ、特にサンプルおよび小さい大量注文。私達に速い引用、速い生産、速い配達の利点がある。


Hainaの細い電子工学はPCBの設計、PCBの製造業、構成の調達およびPCBアセンブリを統合しているワンストップEMSの製造者である。
会社は支える電子プロダクトを専門にし主にサーキット ボードの設計、レイアウトの生産、部品調達、PCBの引き受けるためにサービスを、製版、サーキット ボード溶接アセンブリ ダバッギングおよび他のOEM/ODMサービス処理する。
