HDA446T DIGITAL OUTPUT DYNAMIC TILT SENSOR RS485/RS232/TTL 出力信号
モデル番号:HDA436VL-232
産地:広東,中国
最低注文量:1個
支払条件:T/T,Paypal メールで受け取る
供給能力:5000/月
配達時間:サンプルのための7日
企業との接触
Add to Cart
確認済みサプライヤー
Shenzhen China
住所：
ブロック1,COFCO ((FUAN) ロボット工学工業公園,ダヤン道路90号,フヨン地区,深?? 市,中国
サプライヤーの最後のログイン時間:
内 14 時間
製品詳細
会社概要
製品詳細
HDA446T DIGITAL OUTPUT DYNAMIC TILT SENSOR RS485/RS232/TTL 出力信号
製品属性
| 属性 | 価値 |
|---|---|
| 測定軸 | X軸/Y軸/Z軸 |
| 供給電圧 | 9~36V |
| 動作温度 | -40°C ~ +85°C |
| 出力信号 | RS485/RS232/TTL |
| 起動時間 | ≤3.5S |
| 応答時間 | 0.01S |
| MTBF | ≥98000時間/時間 |
| 断熱抵抗 | ≥100 メゴム |
主要な特徴
範囲 (ロール角度 ±180°,ピッチ角度 ±90°,アジミュート角度 ±180°)
ロール&ピッチ ダイナミック精度: ± 0.1°
静的精度: ±0.05°
RS485/232/TTL出力 オプション
DC 9~36V 幅幅の電圧入力
広い温度での動作 -40~+85°C
IP67/IP68 保護レベル オプション
応用分野
高振動衝撃砂石の設備
鉄道機関車の監視
衛星通信車両の姿勢検出
シールドパイプジャッキングアプリケーション
地質学機器の傾き監視
地下掘削装置の姿勢ナビゲーション
船舶の航海姿勢測定
傾き角に基づく方向性測定
石油掘削設備
各種の機械の傾き測定
製品説明
HDA446Tは,新しい世代のデジタルMEMS動的傾斜センサーです.移動するキャリアの姿勢パラメータ (ロール,ピッチ,アジミュート)
を測定できます.動きや振動下で傾き角を測定するのに適しています.
HDA446Tには高精度加速とジロセンサーが組み込まれ,移動または振動中のキャリアのリアルタイム運動データを測定できるカルマンフィルターアルゴリズムを統合している.RS485 / RS232 / TTLのような信号出力モードはオプションです.拡張性も強いです
この製品は非接触測定原理を採用し,リアルタイムで現在の姿勢と傾きを出力することができます.2つの表面の相対的な変化を取得する必要はありません..
内部に統合された高精度ADおよび高精度ジロユニットで,非線形,直角結合,温度漂移および真時遠心加速を補償する.運動加速の干渉によって引き起こされる遠心誤差を大幅に排除長期にわたる複雑な動きに適応し,場所や厳しい環境で作業する.
この製品は,外部の電磁気干渉に強い抵抗力を備えた動的および静的二モード測定センサーです.大規模で高強度の衝撃と振動産業環境のあらゆる種類に適しています産業自動化制御と姿勢測定のための理想的な選択です.
テクニカル仕様
| HDA446T | ||
|---|---|---|
| 測定範囲 | - | ロール±180°,傾斜±90°,アジムス±180° (電源停止時の初期値は0°) |
| 測定軸 | - | X軸/Y軸/Z軸 |
| ロール&ピッチ 静的精度1) について | @25°C | ±0.05° |
| ロール&ピッチ ダイナミック精度 (rms) | @25°C | ±0.1° |
| ジロレンジ | - | ±300°/s |
| バイアス安定性ゼロ (10s スムーズ) | - | 8.5°/h |
| 角度ランダム歩行係数 (アラン) | - | 0.25°/sqrt ((h) |
| 加速範囲 | - | ±4g/±16g 設定可能 |
| バイアス安定性 (平均10秒) | - | 00.02mg |
| バイアス不安定性 (アラン) | - | 0.005mg |
| 速度ランダム歩行係数 (アラン) | - | 0.005m/s/sqrt ((h) |
| ゼロポイント温度(2) について | -40°Cから85°C | ±0.01°/°C |
| 感度温度,係数(3) について | -40°Cから85°C | ≤100ppm/°C |
| 起動時間 | ≤3.5S | |
| 応答時間 | 0.01S | |
| 出力信号 | RS485/RS232/TTL | |
| 電磁互換性 | EN61000とGBT17626に従って | |
| MTBF | ≥98000時間/時間 | |
| 断熱抵抗 | ≥100 メゴム | |
| 衝撃耐性 | 100g @ 11ms,3軸方向 (半シヌソイド) | |
| 振動防止 | 10gms/10 千Hz | |
| 防水レベル | 標準のIP67,オプションのIP68および耐腐食性IP68の保護レベル | |
| ケーブル | 標準の2メートルM12航空プラグとPVC遮蔽ケーブル,ワイヤ重量 ≤ 120g | |
| 体重 | ≤165g (ケーブルなし) | |
1) について精度: 測定値と実際の角値の間の正方形の平均根差を基準として,通常の温度下での複数の測定 (>16回) を行う.
(2) についてゼロテンプ・ドリフト係数: センサーのノーマル動作温度範囲内における正常温度に対する表示値の変化率.
(3) について感度温度振動係数:センサーの室温での全スケール表示の温度の変化率の割合は,その指定動作温度範囲内.
(2) についてゼロテンプ・ドリフト係数: センサーのノーマル動作温度範囲内における正常温度に対する表示値の変化率.
(3) について感度温度振動係数:センサーの室温での全スケール表示の温度の変化率の割合は,その指定動作温度範囲内.

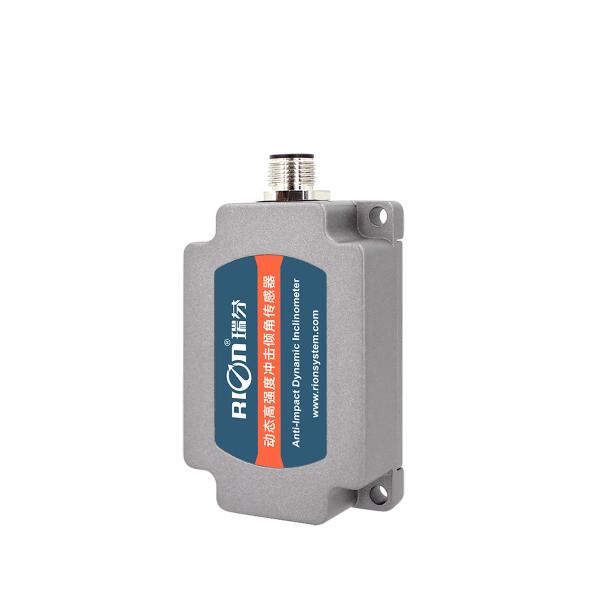

製品画像
HDA446T DIGITAL OUTPUT DYNAMIC TILT SENSOR RS485/RS232/TTL 出力信号
