FPCB UNMOUNTED新しいエネルギー エネルギー貯蔵 電力 FPC バッテリー収集のための双面黄色のフィルム FPCB回路板

PCBボードの設計方法は？
当社はプロのフレキシブルプリント基板メーカーであり、FPCフレキシブル回路基板、FPCフレキシブルプリント回路、HDIプリント基板、SMD LEDライトストリップ、COB LEDストリップ、PCBボード設計、フレキシブルLEDディスプレイ画面、電子PCB、プリント回路アセンブリ、回路カードアセンブリなどを提供できます。

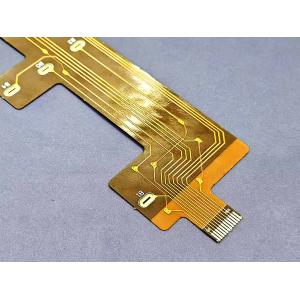

新エネルギー車用バッテリーコレクションFPC回路基板両面イエローフィルム

製品の説明:

製品モデル:HQ002
製品名: バッテリーコレクションFPC
製品の特徴:両面イエローフィルム、金メッキ、2層基板
仕様:需要に応じて 製造（カスタムサービスとサンプル作成を受け入れます）

FPC設計パラメータ

主な技術パラメータ:

1.について 寸法:

精密FPC：最大サイズは240X500mm（制限250X500mm）、最小サイズに制限はありません。ロール材料基板：最大幅240mm、最大長100メートル。

2.数 の 基板上の層

• 単層基板構造はシンプルで、一般的に産業用制御、電子機器、および比較的単純な回路を備えた他の分野で使用されます。
• 単層FPCと比較して、両面基板には2層の銅箔があり、ビアが増加し、導電パスが形成されています。これらは一般的に携帯電話、自動車用計器などの製品に使用されます。

3.はんだ マスクの色

FPCのはんだマスクの色は、黄色、黒、白です。黄色を使用することをお勧めします。イエローフィルムは、さまざまなケーブル製品など、大多数の製品に適しています。ブラックフィルムは、自動車、携帯電話、LEDディスプレイなど、ハイエンドまたは光吸収製品で一般的に使用されます。ホワイトフィルムは、イエローフィルムと比較して追加の白いコーティングがあり、照明器具、LEDディスプレイ、医療美容製品など、反射を必要とする製品でよく使用されます。

4.銅箔の厚さ

• 精密FPCシングルパネルオプションには、18um（0.5oz）と35um（1oz）があります。
• 精密FPC両面基板は、12um（0.33oz）、18um（0.5oz）、35um（1oz）から選択できます。
• 通常のFPCシングルパネルは、18um / 25um / 35um（1oz）/ 50umを選択できます。
• 通常のFPC両面基板は、18-25um、25-25um、35-35um、または35-70umから選択できます。

5.最小線幅/線間隔

通常、困難が小さいほど欠陥率が高くなるため、少なくとも3milを使用することをお勧めします。

サービスプロセス

1.コンサルティング

FPCフレキシブル回路基板の設計と研究開発製造に16年間注力し、お客様にパーソナライズされたソリューション、設計図面、新製品の開発、および関連する技術サポートを提供します。

2.オファー

同じタイプの技術、材料、高度な技術のサンプルまたはバッチの見積もり、価格の譲歩により、お客様のコストを大幅に削減できます。

3.専門

当社は、ドイツ、日本、台湾などの地域の高度な設備と生産技術、専門的な生産、規模を持っています。当社の工場は、約20,000平方メートルの面積をカバーし、800人以上の従業員と50人の上級技術幹部がいます。

4.設計

お客様にソリューションを提供して、多くの国際システム認証を最終決定し、基板製造、配線、原理設計、金型、パッチ、プラグイン、およびオープン鋼メッシュワンストップサービスを提供できます。16年間の専門的および技術的レベルの沈殿は、あなたの選択と信頼に値します。

5.サンプル作成

当社はFPCサンプル作成およびカスタマイズサービスを専門としており、同社には迅速な生産ラインがあります。たとえば、フレキシブル回路基板デュアルパネルサンプルは5〜7日以内に完了できます。

証明書と栄誉

ご注意ください:

このサイトのすべての写真は本物です。照明、撮影角度、および表示解像度の変更により、表示される画像にはある程度の色のずれがある場合があります。GongDong HongQiは、中国で16年の歴史を持つプロの回路基板メーカーです。当社の製品は毎年更新およびアップグレードされており、あらゆる種類のFPCサンプル作成およびカスタマイズサービスを専門としています。当社の製品にご興味のある方は、要件をお知らせください。専門的なソリューション、基板製造、配線、原理設計、金型、パッチ、プラグイン、その他のワンストップサービスを提供します。

オンラインまたはEメールでお問い合わせください。専門の販売チームが1対1のサービスを提供します。お時間をいただきありがとうございます。

広東宏旗新材料有限公司は2008年に設立されました。当社は、FPCBフレキシブル回路基板、銅張積層板、ポリマー材料の研究開発、製造、販売に専念しています。当社の事業は、LED照明、スマートホーム、電子機器、新エネルギー産業など、さまざまな分野に及び、「高品質、カスタマイズされた差別化」に焦点を当てたビジネス戦略を展開しています。2017年には恵州宏旗電子技術有限公司を設立し、2021年には広東宏旗新材料有限公司を中山に設立しました。現在、年間生産額は7億人民元を超え、従業員数は700名以上、製造工場は40,000平方メートル、中山には総面積80,000平方メートルを超える自社建設の工業団地を有しています。
