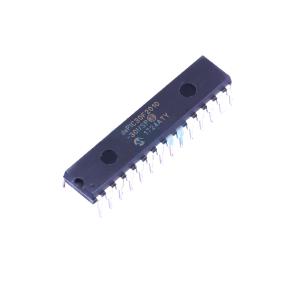

マイクロコントローラ MCU UART 30MIPS 高性能 16ビットデジタルシグナルコントローラチップ
DSPIC30F2010-30I/SP
製品属性
| 属性 | 値 |
|---|---|
| 製品カテゴリ: | デジタルシグナルプロセッサ & コントローラ - DSP, DSC |
| コア: | dsPIC30F |
| シリーズ: | dsPIC30F2010 |
| 商標: | dsPIC |
| 実装スタイル: | スルーホール |
| データバス幅: | 16ビット |
| データROMサイズ: | 1024 B |
| 水分感受性: | はい |
製品説明
高性能修正RISC CPU:
- 修正ハーバードアーキテクチャ
- Cコンパイラ最適化命令セットアーキテクチャ
- 柔軟なアドレッシングモードを備えた83の基本命令
- 24ビット幅命令、16ビット幅データパス
- 12 Kbytesオンチップフラッシュプログラムスペース
- 512バイトオンチップデータRAM
- 1 Kbyte不揮発性データEEPROM
- 16 x 16ビットワーキングレジスタアレイ
- 最大30 MIPs動作: DCから40 MHz外部クロック入力、4 MHz-10 MHz発振器入力（PLLアクティブ、4x、8x、16x）
- 27個の割り込みソース
- 3つの外部割り込みソース
- 各割り込みに対して8つのユーザー選択可能な優先度レベル
- 4つのプロセッサ例外とソフトウェアトラップ
DSPエンジン機能:
- モジュロモードとビットリバースモード
- オプションの飽和ロジックを備えた2つの40ビット幅アキュムレータ
- 17ビットx 17ビットシングルサイクルハードウェア分数/整数乗算器
- シングルサイクル乗算累算（MAC）操作
- 40段バレルシフタ
- デュアルデータフェッチ
周辺機能:
- 高電流シンク/ソースI/Oピン: 25 mA/25 mA
- 3つの16ビットタイマー/カウンタ; オプションで16ビットタイマーを32ビットタイマーモジュールにペアリング
- 4つの16ビットキャプチャ入力機能
- デュアルコンペアモードが利用可能な2つの16ビットコンペア/PWM出力機能
- 3線SPIモジュール（4フレームモードをサポート）
- I2Cモジュールは、マルチマスター/スレーブモードと7ビット/10ビットアドレッシングをサポート
- FIFOバッファを備えたアドレス指定可能なUARTモジュール
モーター制御PWMモジュール機能:
- 相補または独立出力モードを備えた6つのPWM出力チャネル
- エッジおよびセンターアライメントモード
- 4つのデューティサイクルジェネレータ
- 4つのモードを備えた専用タイムベース
- プログラム可能な出力極性
- 相補モードのデッドタイム制御
- 手動出力制御
- 同期A/D変換のトリガー
直交エンコーダインターフェースモジュール機能:
- フェーズA、フェーズB、インデックスパルス入力
- 16ビットアップ/ダウン位置カウンタ
- カウント方向ステータス
- 位置測定（x2およびx4）モード
- 入力のプログラム可能なデジタルノイズフィルタ
- 代替16ビットタイマー/カウンタモード
- 位置カウンタのロールオーバー/アンダーフロー時の割り込み
アナログ機能:
- 1 Msps（10ビットA/Dの場合）変換レートの10ビットアナログ-デジタルコンバータ（ADC）
- 6つの入力チャネル
- スリープ中およびアイドル中の変換が可能
- プログラム可能なブラウンアウトリセット
特別なデジタルシグナルコントローラ機能:
- 拡張フラッシュプログラムメモリ: 産業用温度範囲で10,000回の消去/書き込みサイクル（最小）、100K（標準）
- データEEPROMメモリ: 産業用温度範囲で100,000回の消去/書き込みサイクル（最小）、1M（標準）
- ソフトウェア制御下での自己再プログラム可能
- パワーオンリセット（POR）、パワーアップタイマー（PWRT）、発振器起動タイマー（OST）
- 信頼性の高い動作のためのオンチップ低電力RC発振器を備えた柔軟なウォッチドッグタイマー（WDT）
- フェイルセーフクロックモニタ動作
- クロック障害を検出し、オンチップ低電力RC発振器に切り替えます
- プログラム可能なコード保護
- インサーキットシリアルプログラミング™（ICSP™）プログラミング機能
- 選択可能な電源管理モード - スリープ、アイドル、代替クロックモード
CMOSテクノロジー:
- 低電力、高速フラッシュテクノロジー
- 広い動作電圧範囲（2.5Vから5.5V）
- 産業用および拡張温度範囲
- 低消費電力
