SDCS-POW-1 10012279 ABB DCドライブシステム パワーボード DCS800 DC速度レギュレータ

SDCS-POW-1 10012279 ABB DCドライブシステム電源ボード DCS800 DC速度レギュレータ

製品概要

ABB SDCS-POW-1は、DCS800シリーズのオールデジタルDC速度レギュレータの中核的な制御電源ボードであり、ドライブの内部制御回路（CPU、I/O、ゲートドライブなど）に安定した絶縁された低電圧DC電源を供給する役割を担います。

このモジュールは、グリッドの変動や急な負荷変動の条件下で制御システムの安定した動作を確保するために、DCS800-S0xおよびDCS800-SIxシリーズコンバータ用に特別に設計されています。ドライブの「心臓部」の電源ユニットとして、SDCS-POW-1は、システムの起動、保護、および長期的な信頼性において決定的な役割を果たします。

主な特徴

入力電圧範囲
ドライブの中間DC回路から（代表値：±400 V DC）
マルチチャネル調整出力
+ 15V / -15V（アナログ回路およびセンサー電源用）
+ 24V（デジタルI/O、リレー用）
+ 5V（マイクロプロセッサおよびロジック回路用）
高い電気的絶縁性：入力と出力間の絶縁電圧は≥ 2.5 kV AC
過負荷および短絡保護：外部障害による損傷を防ぐための自己回復保護メカニズムを内蔵
ステータス監視：電源の健全性ステータスは、LEDインジケータライトまたはバックプレーン信号を介してフィードバックされます
プラグアンドプレイ設計：標準的なヨーロッパスタイルのプラグイン構造で、現場での交換とメンテナンスを容易にします

技術パラメータ

製鉄所のメインドライブシステム：高出力DCモーターの速度レギュレータに安定した制御電源を提供
鉱山ホイスト：安全に重要な制御回路への継続的な電源供給を確保
製紙機械：高速かつ高精度な張力制御におけるドライバロジックの安定性を確保
船舶推進システム：過酷な電磁環境に適応した信頼性の高い動作
機器のメンテナンスとスペアパーツの交換：DCS800システムの一般的な故障部品の予防的な予備として

インストールと使用方法
電源オフ操作：交換前に、主電源とDCバスコンデンサを切り離し、放電する必要があります（≥10分待機）。
静電気対策：オペレーターは、静電気による敏感なコンポーネントの損傷を防ぐために、ESDリストバンドを着用する必要があります。
プラグインとプラグアウトの手順
フロントパネルを固定しているネジを緩めます。
古いモジュールを引き抜きます。
ガイドレールをバックプレーンコネクタに合わせ、新しいモジュールをスムーズに挿入します。
固定ネジを締めます。
電源投入確認：ドライブパネルの状態を観察し、「POWER FAULT」または同様のアラームがないことを確認します。

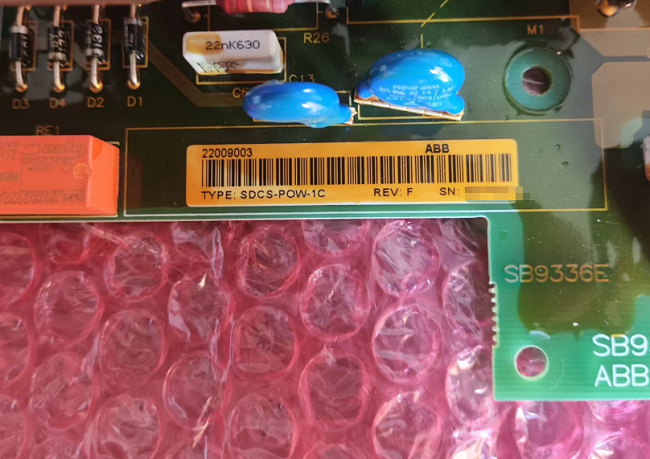

製品画像
