VHF UHF COFDM ビデオ 433 Mhz トランスミッター モジュール 2.4 Ghz TX RX UAV UGV
モデル番号:HC-S5
原産地:中国
最小注文数量:1セット
支払い条件:、T/T、Western Union、MoneyGram、L/C、D/A、D/P
供給能力:789 PCS/月
納期:7〜14営業日
企業との接触
Add to Cart
確認済みサプライヤー
住所：
14/F, ベルギー銀行ビル、721-725 ネイザンロード、モンコック、九龍、香港、中国
サプライヤーの最後のログイン時間:
内 23 時間
製品詳細
会社概要
製品詳細
VHF UHF COFDMビデオトランスミッターレシーバーメインボードUAV UGVの遅延が低い
重要な仕様
| 変調 | cofdm |
| ビデオエンコード形式 | H.265 |
| 遅延 | エンドツーエンド以下の120ms |
| 帯域幅 | 2/3/4/5/6/7/8MHz調整可能 |
| ビデオ出力形式 | HDMI/CVBS |
| OEM＆ODM | サポート |
製品の概要
このVHF/UHF COFDMビデオトランスミッター/レシーバーメインボードには、困難な環境で信頼できるビデオ伝送を必要とするUAVおよびUGVアプリケーション向けに特別に設計された、超低レイテンシ（≤120ms）および高度なH.265エンコードを備えています。
重要な機能
- 高い統合を備えたコンパクトデザイン（50mm×35mm×10mm）
- COFDM変調とH.265エンコーディングテクノロジーを組み合わせます
- アナログビデオとデータの同時送信（最大230400 bps）
- 超低レイテンシ（≤120msエンドツーエンド）
- 強力な回折能力を備えた優れたNLOSパフォーマンス
- 高速モバイルトランスミッション（最大600 km/h）をサポートします
- 熱放散と衝撃耐性のための堅牢なアルミニウムケースデザイン
- 例外的な伝送範囲：
- NLOS条件で最小3km（3mアンテナの高さ）
- わずかな干渉を伴う理想的な条件で30km
- 清潔な電磁環境では100km+
- 完全にカスタマイズ可能な構成が利用可能です
アプリケーション
特に、狭い帯域幅環境における卓越した回折性能と干渉防止機能により、特に低高速UAVおよびUGV機器には、公安および技術偵察アプリケーションに最適です。
トランスミッションパフォーマンス
技術仕様
| モデル番号 | HC-S5 |
| 作業電圧 | DC11V〜DC18V |
| 動作電流 | メインボード電流：160MA、全体の送信機電流：0.5W@≤0.6ADC12V、1W@≤0.8ADC12V、2W/@≤1.1ADC12V、3.5W@≤1.8ADC12V5MMピッチコネクタ |
| 制御インターフェイス | 標準RS232ポート、8データビット、1ストップビット、パリティ、ボーレート：19200 |
| 透明なデータインターフェイス | パリティオプションを備えた単方向シリアルポート（1200-230400 bps） |
| 暗号化 | 128ビットAES暗号化 |
| 星座 | QPSK（4QAM）、16QAM、64QAM（デフォルト：QPSK） |
| FEC | 1/2、2/3、3/4、5/6、7/8（デフォルト：1/2） |
| ガード間隔 | 1/32、1/16、1/8、1/4（デフォルト：1/32） |
| キャリア | 2k |
| 帯域幅 | 2MHz-8MHz調整可能（デフォルト：2MHz） |
| ビットレート | 1200kbs〜20000kbs調整可能（デフォルト：1500kbs） |
| 送信パワー | メインボード：-7 dBm;送信機：0.5W-5W（カスタマイズ可能） |
| 周波数範囲 | 100kHzステップで調整可能170〜2900MHz |
| 入力ビデオ形式 | CVBS：NTSC/PAL |
| ビデオエンコーディング | H.265 |
| ビデオの遅延 | エンドツーエンド以下の120ms |
| 保護 | 錆びない耐性デザインのアルミニウムケース |
| サイズ | メインボード：50×35×10mm;送信機：67×48×23mm |
| 重さ | メインボード以下15g |

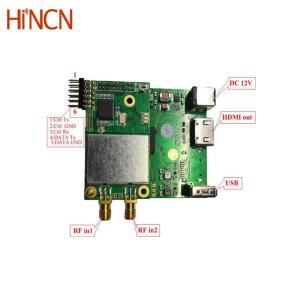

COFDMビデオレシーバー仕様
| 頻度 | 170-860MHz VHF＆UHF |
| 帯域幅 | 2/3/4/5/6/7/8MHz調整可能 |
| RF入力レベル | -94dbm〜0dbm（8m帯域幅）/-98dbm〜0dbm（2m帯域幅） |
| RF入力インピーダンス | 50Ω |
| RF入力コネクタ | SMAメス |
| 変調 | cofdm |
| 星座 | QPSK、16Qam、64Qam（オプション） |
| FEC | 1/2、2/3、3/4、5/6、7/8（オプション） |
| キャリア | 2k |
| ガード間隔 | 1/32、1/16、1/8、1/4（オプション） |
| ビデオデコード | H.265 |
| 画面のアスペクト比 | 4：3と16：9 |
| ビデオ出力形式 | HDMI/CVBS |
| 作業電圧 | DC12V <0.3a |
| 動作温度 | -35℃〜+80℃ |
| レシーバーボードサイズ | 80×60×16mm |
| レシーバーボードの重量 | 0.1kg |
