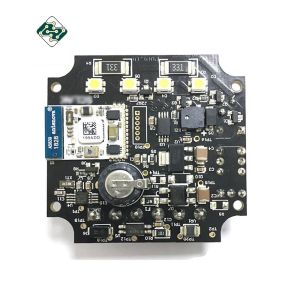

多機能の注文の電子アセンブリPCB PCBAの液浸の金OSP

型式番号:HKCC2211YH92

原産地:中国

最低順序量:1pcs

支払の言葉:L/C、T/T

供給の能力:6000個/週

受渡し時間:20 平日

企業との接触

Add to Cart

Shenzhen Zhongtenghuakong Technology Co., Ltd.

確認済みサプライヤー

Shenzhen Guangdong China

住所： C204, Shizhiding Park, Pinghu Street, Longgang District, Shenzhen, Guangdong, China

サプライヤーの最後のログイン時間: 内 1 時間

表示連絡先の詳細

製品詳細会社概要

製品詳細

製品の説明

カスタマイズされたテスト電子工学板供給回路のPcba LED PCBアセンブリ

PCBのPCBAの引用語句のためのファイルそして条件:

参照番号のBOM （資材表）:構成の記述、製造業者の名前および部品番号。
PCB Gerberファイル。
PCBの製作のデッサンおよびPCBAの組立図。
試験手順。
アセンブリ高さの条件のような機械制限

PCB板製造およびPCBAサービス:
- o PCB板は、私達購入したサーキットボードの部品作った
- oの電子導通試験板かPCBA
- oの速い配達、帯電防止パッケージ
- 指導的迎合的なo RoHS無鉛
- PCBの設計、PCBのレイアウト、PCBの、PCBアセンブリ購入する、製造、部品テスト、パッキングおよびPCB配達からのo 1停止サービス
- o Eleectronicの製造業サービス
PCBアセンブリのための詳しい言葉:
- oの技術的要求事項:
  - §の専門の表面土台およびによ穴のはんだ付けする技術
  - 1206のような§のさまざまなサイズ、0805の0603部品SMTの技術
  - § ICT （回路テストで）、FCT （機能回路テスト）の技術
  - ULのセリウム、FCCのRoHSの承認が付いている§ PCBアセンブリ
  - SMTのための§窒素のガスの退潮はんだ付けする技術
  - §の高水準SMTおよびはんだの一貫作業
  - §高密度相互に連結された板配置技術容量
- oの引用の条件:
  - §のGerberファイルおよびBomのリスト
  - §は私達のためのpcbaかpcbaのサンプルのpicsを取り除く
  - PCBAのための§テスト方法
- o PCBの指定:
  - §の層:1つから12の層
  - §材料:FR-4、CEM-1、CEM-3、高さTG、FR-1自由な、FR4ハロゲンFR-2、アルミニウム等。
  - 最高§。終了する厚さ:0.2への4.0mm （0.02 | 0.25の″）
  - 最高§。終了する板側面:500 x 500mm （20 x 20"）
  - § Min.はドリル孔のサイズを:0.25mm （10mil）
  - § Min.の線幅:0.10mm （4mil）
  - §の最少行送り:0.10mm （4mil）
  - §は終わり/処置浮上する:、化学錫無鉛、HALS/HALS化学金、金をめっきする液浸の金
  - §の銅の厚さ:0.5から3.0 oz
  - §はマスク色をはんだ付けする:緑/黒く/白く/赤い/青
  - §の内部のパッキング:ポリ袋
  - §の外のパッキング:標準的なカートンのパッキング
  - §の穴の許容:PTH:±0.076、NTPH:±0.05
  - §の証明書:UL、ISO 9001、ISO 14001、RoHS、UL
  - 打つことの側面図を描く§:、Vカット斜角が付く誘導
  - 各種各様のプリント基板アセンブリにOEMサービスを提供する§

証明書	ISO9001/Iso14001/CE/ROHS
基材	FR4/ROGERS/Aluminum/High TG
CPU	1.4GHzまでのの支配的な頻度のクォード中心A53
GPU	G31MP2
表示	二重LVDS 1920x1080P 60HZ
懸命に解読する	H.264/RM MPEG2/MPEG4 H.265/AVS2
周辺機器インターフェイス	100Mの適応性があるイーサネットを支える
サービス	PCB+components+assembly
PCBテスト	100%の電子テスト
適用	電子プロダクトPCB板
