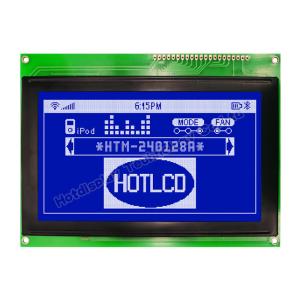

産業240x128写実的なLCDのT6963C STN LCDの表示MCU/8bit
型式番号:HTM240128A
原産地:トンコワン、中国
最低順序量:2
支払の言葉:L/C、D/A、T/T、D/P、ウエスタンユニオン、MoneyGram
供給の能力:99999
受渡し時間:25日
企業との接触
Add to Cart
サイト会員
Dongguan Guangdong China
住所：
第301-305の建物N3、T5のTiananのサイバー都市、Fenggangの町、トンコワン都市、広東省、中国
サプライヤーの最後のログイン時間:
内 35 時間
製品詳細
会社概要
製品詳細
240X128写実的なLCDのモジュール|白いバックライトT6963C/HTM240128Aが付いているSTNの肯定的な表示
HTM240128A|モノクロ写実的なモジュール|240x128ピクセル|Transmissive LCD|白いバックライト|STN （-）否定的で青い表示|作り付けの否定的な電圧|選択可能なフォント・サイズ
プロダクト変数
| 項目 | 標準的な価値 | 単位 |
| 点の数 | 240*128点 | ---- |
| モジュール次元 | 144.0x104.0x14.6 | mm |
| 眺めの表示区域 | 114.0x64.0 | mm |
| 点のサイズ | 0.40 （W） X 0.40 （H） | mm |
| ドット ピッチ | 0.45x0.45 | mm |
| 作動の臨時雇用者 | -20~70 | ℃ |
| 貯蔵の臨時雇用者 | -30~80 | ℃ |
方法の運転 | 1/ 128の義務、1 12バイアス、VOP= 15.0V | |
見る方向 | 6時 | |
表示モード | STN/（灰色） | |
ジスプレー体 | TRANSMISSIVE/陰性 | |
運転者IC | T6963Cか同等 | |
| バックライト | 白 | |
機械データ
| 項目 | 標準的な価値 | 単位 |
|---|---|---|
| モジュール次元 | 144.0x104.0x14.6 | mm |
| 見る区域 | 114.0x64.0 | mm |
| 取り付け穴 | 107.95W × 57.55 | mm |
| ドット ピッチ | 0.40 （W） X 0.40 （H） | mm |
| 点のサイズ | 0.32 （W） X 0.30 （H） | mm |
電気特徴
| 項目 | 記号 | 標準的な価値 タイプ。 | 単位 |
|---|---|---|---|
| 入れられた電圧 | VDD | 5.0 | V |
インターフェイスPin機能
| いいえ。 | 記号 | 機能 |
| 1 | FGND | フレーム グラウンド |
| 2 | VSS | 地上の潜在的（論理） |
| 3 | VDD | 論理回路のための電源 |
| 4 | VO | LCD回路のための電源 |
| 5 | /WR | データは書く |
| 6 | /RD | データは読んだ |
| 7 | /CE | 破片は可能になる |
| 8 | C/D | 命令/データ |
| 9 | /RES | コントローラーの調整 |
| 10 | DB0 | データ・バス ライン |
| 11 | DB1 | データ・バス ライン |
| 12 | DB2 | データ・バス ライン |
| 13 | DB3 | データ・バス ライン |
| 14 | DB4 | データ・バス ライン |
| 15 | DB5 | データ・バス ライン |
| 16 | DB6 | データ・バス ライン |
| 17 | DB7 | データ・バス ライン |
| 18 | FS | 壷選り抜きH:6x8 L:8x8 |
| 19 | V | |
| 20 | BLA | |
| 21 | BLK |
バックライトのための電源
| 項目 | LEDのバックライト |
| インバーター タイプを使用しなさい | -- |
| 色 | 白い |
| バックライトの入れられた電圧 | DC +5.0 V |
| バックライトの頻度 | -- |
| バックライトの流れ | 180 mA |
| インバーター入れられた電圧 | -- |
| インバーター電流密度 | -- |
コマンド リスト
| 命令 | OCDE | D1 | D2 | 機能 |
| レジスタ・セット | 00100001 00100010 00100100 | Xのadrsデータ 低いadrs | Yのadrs 00H 高いadrs | カーソルのポインター セットのオフセットのレジスタ・セット 住所ポインター セット |
| 制御 | 01000000 | 低いadrs | 高いadrs | テキストの自宅の住所セット |
| 単語 | 01000001 | コラム | 00H | テキスト領域 セット |
| 置きなさい | 01000010 | 低いadrs | 高いadrs | 写実的な自宅の住所セット |
| 01000011 | コラム | 00H | 写実的な区域セット | |
| モード | 1000X000 | - | - | 「または」モード |
| 置きなさい | 1000X001 | - | - | 「EXORモード |
| 1000X011 | - | - | 「および」モード | |
| 1000X100 | - | - | 「属性」モード ショートメッセージを送りなさい | |
| 10000XXX | - | - | 内部CG ROMモード | |
| 10001XXX | - | - | 外的なCGのRAMモード | |
| 表示 | 10010000 | - | - | 表示しなさい |
| モード | 1001XX10 | - | - | カーソルは、点滅する |
| 1001XX11 | - | - | カーソルは、点滅する | |
| 100101XX | - | - | 、グラフィック ショートメッセージを送りなさい | |
| 100110XX | - | - | 、グラフィック ショートメッセージを送りなさい | |
| 100111XX | - | - | 、グラフィック ショートメッセージを送りなさい | |
| カーソル | 10100000 | - | - | 1ライン カーソル |
| パターン | 10100001 | - | - | 2ライン カーソル |
| 選り抜き | 10100010 | - | - | 3ライン カーソル |
| 10100011 | - | - | 4ライン カーソル | |
| 10100100 | - | - | 5ライン カーソル | |
| 10100101 | - | - | 6ライン カーソル | |
| 10100110 | - | - | 7ライン カーソル | |
| 10100111 | - | - | 8ライン カーソル | |
| DTAT | 10110000 | - | - | データ自動車はセットを書く |
| 自動車 | 10110001 | - | - | データ自動読まれたセット |
| 読み書き | 10110010 | - | - | オート リセット |
| データ | 11000000 | データ | - | データは増分書き、ADPの |
| 読書 | 11000001 | - | - | データ読書およびADPの増分 |
| 書きなさい | 11000010 | データ | - | データは漸減書き、ADPの |
| 11000011 | - | - | データ読書およびADPの漸減 | |
| 11000100 | データ | - | データはADP書き、 | |
| 11000101 | - | - | NONVARIABLE | |
| データ読書およびADP | ||||
| NONVARIABLE | ||||
| SCREENPEEK | 11100000 | - | - | スクリーンのかいま見 |
| スクリーン コピー | 11101000 | スクリーン コピー | ||
| 11110XXX | - | - | 調整をかんだ | |
| 11111XXX | - | - | セットをかんだ | |
| 1111X000 | - | - | BIT0 （LSB） | |
| 1111X001 | - | - | BIT1 |
調査のキーワード:240x128 lcd、240 x 128 lcd、lcd 240 x 128
